安全保護器>>安全光柵
GL-S系列 安全光柵
型號： GL-S系列
品牌： 日本基恩士KEYENCE
產品描述

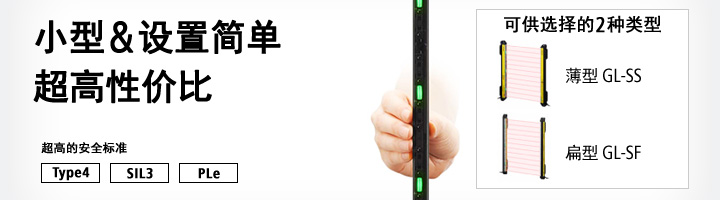

GL-S 系列 如果選擇GL-SS薄型，不會減少正面的使用區域，以往光柵正面突出的31.5mm現已改變僅有15mm，方便在狹小空間安裝。 快速安裝和簡化配線系統。 動作顯示燈可通過外部輸入點亮綠色、紅色、橙色 3 種顏色*，也可作為作業指示燈使用。 外殼防護級 型號 GL-S08FH 類型 扁型 檢測精度(最小檢測物體) ?25 mm 光軸間距 20 mm 檢測距離 0.1 至 2 m 有效開孔角度 最大±3.75°(2 m) 光源 紅外 LED(870 nm) 響應時間 有線同步/單線/光同步(通道 0)時 ON→OFF 6.6*1 OFF→ON 48.7*2 非同步→ON 63.1*3 光同步(通道 A/B)時 ON→OFF 6.9*1 OFF→ON 49.1*2 非同步→ON 64.2*3 檢測模式 保護區域內無干擾時接通 同步方式 光同步/ 有線同步(可根據布線加以選擇) 防相互干擾功能 光同步: 通過開關設置最多可防止 2 臺設備干擾 控制輸出 (OSSD 輸出) 輸出類型 晶體管輸出 x 2(PNP/NPN 可通過纜線進行切換) 最大負載電流 300 mA 以下 冗余電壓(開啟期間) 最大 2.5 V(纜線長度 5 m 時) 關閉時電壓 最大 2.0 V(纜線長度 5 m 時) 泄漏電流 最大 200 μA 最大負載容量 2.2 μF 負載接線電阻 最大 2.5 ? 輸入1/2 短路電流: 約 1 mA 電源 電源電壓 24 VDC ±20% 脈沖(P-P)10% 以下 Class2 消耗電流(mA) 中心顯示燈亮起時 發射器 31*4 接收器 52*4 中心顯示燈關閉時 發射器 26*4 接收器 47*4 保護電路 電源反接保護、各輸出短路保護、各輸出浪涌保護 符合規格 EMC EMS IEC61496-1、EN61496-1、UL61496-1 EMI EN55011 ClassA、FCC Part15B ClassA、ICES-003 ClassA 安全 IEC61496-1、EN61496-1、UL61496-1(Type 4 ESPE) 環境抗耐性 外殼防護級 IP65/IP67 (IEC60529) 過電壓類別 II 環境光照 白熾燈：3,000 lux 以下、日光：20,000 lux 以下 使用環境溫度 -10 至 +50 °C (無凍結) 存放環境溫度 -25 至 +60 °C (無凍結) 使用環境濕度 15 至 85 % RH (無凝結) 存放環境濕度 15 至 95 % RH 抗震性 10 至 55 Hz、雙振幅 0.7 mm、X,Y,Z 方向各 20 次掃頻 耐沖擊性 100 m/s2 (約 10 G)、16 ms 脈沖、X,Y,Z 方向各 1,000 次 材質 主模塊外殼 聚芳酯 重量 發射器 95 g 接收器 *1 響應時間(ON → OFF)超過20 ms 時，不能作為符合中國標準GB4584“壓力機用光電保護裝置技術條件”的型號認證檢驗合格品使用。 串行連接時的響應時間為所連接的所有GL-S 單個響應時間相加的合計值減去以下數值所得的時間。 型號 GL-S08SH GL-S12SH GL-S16SH GL-S20SH GL-S24SH GL-S28SH GL-S32SH GL-S36SH GL-S40SH 類型 薄型 檢測精度(最小檢測物體) ?25 mm 光軸間距 20 mm 檢測距離 0.1 至 2 m 有效開孔角度 最大±3.75°(2 m) 光源 紅外 LED(870 nm) 響應時間 有線同步/單線/光同步(通道 0)時 ON→OFF 6.6*1 7*1 7.4*1 7.9*1 8.3*1 8.7*1 OFF→ON 48.7*2 49.3*2 50*2 50.6*2 51.3*2 51.9*2 非同步→ON 63.1*3 64.9*3 66.6*3 68.3*3 70*3 71.8*3 光同步(通道 A/B)時 ON→OFF 6.9*1 7.4*1 8.1*1 8.8*1 9.5*1 10.2*1 10.9*1 11.6*1 12.3*1 OFF→ON 49.1*2 49.9*2 50.9*2 52*2 53*2 54*2 55.1*2 56.1*2 57.2*2 非同步→ON 64.2*3 66.3*3 69.1*3 71.9*3 74.7*3 77.5*3 80.2*3 83*3 85.8*3 檢測模式 保護區域內無干擾時接通 同步方式 光同步/ 有線同步(可根據布線加以選擇) 防相互干擾功能 光同步: 通過開關設置最多可防止 2 臺設備干擾 控制輸出 (OSSD 輸出) 輸出類型 晶體管輸出 x 2(PNP/NPN 可通過纜線進行切換) 最大負載電流 300 mA 以下 冗余電壓(開啟期間) 最大 2.5 V(纜線長度 5 m 時) 關閉時電壓 最大 2.0 V(纜線長度 5 m 時) 泄漏電流 最大 200 μA 最大負載容量 2.2 μF 負載接線電阻 最大 2.5 ? 輸入1/2 短路電流: 約 1 mA 電源 電源電壓 24 VDC ±20% 脈沖(P-P)10% 以下 Class2 消耗電流(mA) 中心顯示燈亮起時 發射器 31*4 34*4 36*4 39*4 41*4 44*4 45*4 48*4 50*4 接收器 52*4 56*4 59*4 62*4 64*4 67*4 70*4 73*4 76*4 中心顯示燈關閉時 發射器 26*4 27*4 28*4 29*4 30*4 接收器 47*4 48*4 49*4 50*4 51*4 52*4 53*4 54*4 55*4 保護電路 電源反接保護、各輸出短路保護、各輸出浪涌保護 符合規格 EMC EMS IEC61496-1、EN61496-1、UL61496-1 EMI EN55011 ClassA、FCC Part15B ClassA、ICES-003 ClassA 安全 IEC61496-1、EN61496-1、UL61496-1(Type 4 ESPE) 環境抗耐性 外殼防護級 IP65/IP67 (IEC60529) 過電壓類別 II 環境光照 白熾燈：3,000 lux 以下、日光：20,000 lux 以下 使用環境溫度 -10 至 +50 °C (無凍結) 存放環境溫度 -25 至 +60 °C (無凍結) 使用環境濕度 15 至 85 % RH (無凝結) 存放環境濕度 15 至 95 % RH 抗震性 10 至 55 Hz、雙振幅 0.7 mm、X,Y,Z 方向各 20 次掃頻 耐沖擊性 100 m/s2 (約 10 G)、16 ms 脈沖、X,Y,Z 方向各 1,000 次 材質 主模塊外殼 聚芳酯 重量 發射器 90 g 110 g 135 g 160 g 185 g 215 g 245 g 275 g 305 g 接收器 115 g 140 g 165 g 190 g 220 g 250 g 280 g 310 g *1 響應時間(ON → OFF)超過20 ms 時，不能作為符合中國標準GB4584“壓力機用光電保護裝置技術條件”的型號認證檢驗合格品使用。 串行連接時的響應時間為所連接的所有GL-S 單個響應時間相加的合計值減去以下數值所得的時間。
安全光柵
特性
簡化配線
直接安裝架
從廣范圍了解狀態
內置的耐久性與功能性
有線同步: 最大可自動防止 2 臺設備干擾
IEC61496-2、EN61496-2、UL61496-2(Type 4 AOPD)
IEC61508、EN61508 (SIL3)、IEC62061、EN62061(SIL CL3)
EN ISO13849-1: 2015(Category 4， PLe)
UL508、UL1998
GB4584
(ON→OFF)
連接 1 臺子模塊時: 2 ms
連接 2 臺子模塊時: 4.2 ms
(在光同步系統中設置為通道 A 或 B 時)
連接 1 臺子模塊時: 2.7 ms
連接 2 臺子模塊時: 5.7 ms
(OFF→ON)
連接 1 臺子模塊時: 42 ms
連接 2 臺子模塊時: 84 ms
*2 響應時間(ON → OFF)超過20 ms 時，不能作為符合中國標準GB4584“壓力機用光電保護裝置技術條件”的型號認證檢驗合格品使用。 串行連接時的響應時間為所連接的所有GL-S 單個響應時間相加的合計值減去以下數值所得的時間。
(ON→OFF)
連接 1 臺子模塊時: 2 ms
連接 2 臺子模塊時: 4.2 ms
(在光同步系統中設置為通道 A 或 B 時)
連接 1 臺子模塊時: 2.7 ms
連接 2 臺子模塊時: 5.7 ms
(OFF→ON)
連接 1 臺子模塊時: 42 ms
連接 2 臺子模塊時: 84 ms 當遮光的時間少于80 ms 時，為確保OSSD 的OFF 狀態能持續80 ms 以上，響應時間(OFF → ON)變慢，至少為80 ms。
*3 響應時間(ON → OFF)超過20 ms 時，不能作為符合中國標準GB4584“壓力機用光電保護裝置技術條件”的型號認證檢驗合格品使用。 串行連接時的響應時間為所連接的所有GL-S 單個響應時間相加的合計值減去以下數值所得的時間。
(ON→OFF)
連接 1 臺子模塊時: 2 ms
連接 2 臺子模塊時: 4.2 ms
(在光同步系統中設置為通道 A 或 B 時)
連接 1 臺子模塊時: 2.7 ms
連接 2 臺子模塊時: 5.7 ms
(OFF→ON)
連接 1 臺子模塊時: 42 ms
連接 2 臺子模塊時: 84 ms “ 非同步 → ON”是指在光同步中使用時，從發射器和接收器未取得同步的狀態(頂部和底部光軸二者均為遮光狀態)到接通所花費的時間。因在發射器和接收器的同步建立之后，要進行入光
和遮光的判定，響應時間會增長。
*4 不包括控制輸出(OSSD)的電流。 各輸入開啟時，平均每個輸入的電流消耗增加 1 mA。
有線同步: 最大可自動防止 2 臺設備干擾
IEC61496-2、EN61496-2、UL61496-2(Type 4 AOPD)
IEC61508、EN61508 (SIL3)、IEC62061、EN62061(SIL CL3)
EN ISO13849-1: 2015(Category 4， PLe)
UL508、UL1998
GB4584
(ON→OFF)
連接 1 臺子模塊時: 2 ms
連接 2 臺子模塊時: 4.2 ms
(在光同步系統中設置為通道 A 或 B 時)
連接 1 臺子模塊時: 2.7 ms
連接 2 臺子模塊時: 5.7 ms
(OFF→ON)
連接 1 臺子模塊時: 42 ms
連接 2 臺子模塊時: 84 ms
*2 響應時間(ON → OFF)超過20 ms 時，不能作為符合中國標準GB4584“壓力機用光電保護裝置技術條件”的型號認證檢驗合格品使用。 串行連接時的響應時間為所連接的所有GL-S 單個響應時間相加的合計值減去以下數值所得的時間。
(ON→OFF)
連接 1 臺子模塊時: 2 ms
連接 2 臺子模塊時: 4.2 ms
(在光同步系統中設置為通道 A 或 B 時)
連接 1 臺子模塊時: 2.7 ms
連接 2 臺子模塊時: 5.7 ms
(OFF→ON)
連接 1 臺子模塊時: 42 ms
連接 2 臺子模塊時: 84 ms 當遮光的時間少于80 ms 時，為確保OSSD 的OFF 狀態能持續80 ms 以上，響應時間(OFF → ON)變慢，至少為80 ms。
*3 響應時間(ON → OFF)超過20 ms 時，不能作為符合中國標準GB4584“壓力機用光電保護裝置技術條件”的型號認證檢驗合格品使用。 串行連接時的響應時間為所連接的所有GL-S 單個響應時間相加的合計值減去以下數值所得的時間。
(ON→OFF)
連接 1 臺子模塊時: 2 ms
連接 2 臺子模塊時: 4.2 ms
(在光同步系統中設置為通道 A 或 B 時)
連接 1 臺子模塊時: 2.7 ms
連接 2 臺子模塊時: 5.7 ms
(OFF→ON)
連接 1 臺子模塊時: 42 ms
連接 2 臺子模塊時: 84 ms “ 非同步 → ON”是指在光同步中使用時，從發射器和接收器未取得同步的狀態(頂部和底部光軸二者均為遮光狀態)到接通所花費的時間。因在發射器和接收器的同步建立之后，要進行入光
和遮光的判定，響應時間會增長。
*4 不包括控制輸出(OSSD)的電流。 各輸入開啟時，平均每個輸入的電流消耗增加 1 mA。
