TR-W 系列 觸摸屏無紙記錄器
型號： TR-W 系列
品牌： 日本基恩士KEYENCE
產品描述

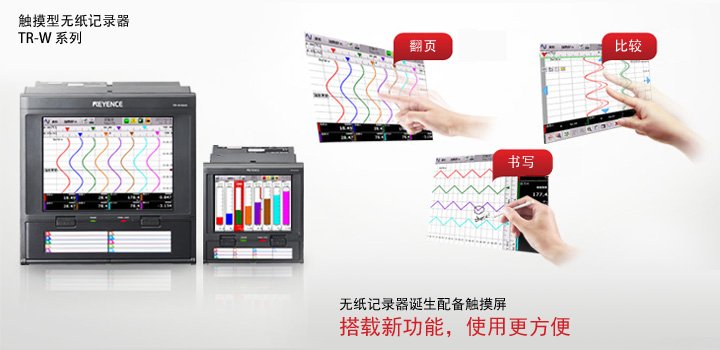

TR-W 系列 通過觸摸屏直觀操作。 翻頁 書寫 比較 10 英寸面板安裝型主體 10 英寸便攜型主體 PC 軟件 5 英寸面板安裝型主體 5 英寸便攜型主體 手寫筆 測量單元 I/O 單元 AC 適配器（便攜型專用）: SJ-U2 只需觸摸屏幕并滑動手指，即可查看過去的波形（滑動滾屏） 關于觸摸屏操作的詳情，請點擊這里 [面板向上位置] 自動差分保存 USB 內存 關于保存功能的詳情，請點擊這里 產品陣容包括最多可增設至80通道的10英寸型和緊湊輕便的5英寸型兩種。請根據需要進行選購。 型號 TR-W1000 TR-W1050 TR-W500 TR-W550 類型 觸摸型無紙記錄儀 10 英寸 面板安裝型 觸摸型無紙記錄儀 10 英寸 便攜型 觸摸型無紙記錄儀 5 英寸 面板安裝型 觸摸型無紙記錄儀 5 英寸 便攜型 顯示 10.4 英寸 TFT 液晶 640 × 480 (VGA) 5.7 英寸 TFT 液晶 640 × 480 (VGA) 背光燈 方式 白色 LED 壽命 約 70,000 小時 (25 °C) 觸摸屏 動作力 0.8 N 以下 壽命 1,000 萬次以上 主體緩存容量 700 MB (不揮發) 擴展內存 USB 閃存*1 接口 Ethernet 100BaseTX 串行通訊 RS-422A/RS-485 可以連接的單元臺數 測量單元 10 臺 2 臺 I/O 單元 4 臺 1 臺 最大測量頻段數 溫度/電壓 80 ch*2 16 ch*2 脈沖 8 ch*2 4 ch*2 Modbus 128 ch 演算 32 ch 最大輸入輸出點數 輸出 32 點*2 8 點*2 輸入 16 點*2 4 點*2 時間軸精度 ±5 ppm 日歷計時器精度 ±15 秒/月 (25 °C) 顯示語言 簡體中文/繁體中文/英語/日語 聯網功能 FTP 客戶端/FTP 服務器、SMTP 客戶端 (電子郵件發信)、HTTP 服務器 (Web 服務器)、DHCP 客戶端、SNTP 服務器/SNTP 客戶端、ModbusTCP (客戶端/服務器)*3、ModbusRTU (主動/從動)*3 耐電壓 電源端口 - FG 端口?盒子之間 1,500 VAC (50/60 Hz)、1 分鐘 絕緣電阻 5 M? 以上 (500 VDC) 使用面板厚度 2 至 26 mm ― 2 至 26 mm ― 額定 電源電壓 24 VDC ±10 %、紋波 (P-P) 10 % 以下 100 至 240 VAC ±10 %、50/60 Hz (專用 AC 適配器 SJ-U2) 24 VDC ±10 %、紋波 (P-P) 10 % 以下 100 至 240 VAC ±10 %、50/60 Hz (專用 AC 適配器 SJ-U2) 消耗電流 1.2 A 以下 ― 0.8 A 以下 ― 功率消耗 ― 90 VA 以下 ― 70 VA 以下 環境抗耐性 外殼防護級 IP64*4 ― IP64*4 ― 環境溫度 0 至 +50 °C 0 至 +40 °C 0 至 +50 °C 0 至 +40 °C 相對濕度 20 至 85 % RH (無凝結)*5 抗震性 根據 JIS B 3502 (IEC 611312) 重量 約 4.2 kg*6 約 6.8 kg*6 約 1.5 kg*6 約 2.8 kg*6 *1 請使用基恩士的推薦產品。觸摸屏無紙記錄器
特性
產品陣容
主體以及附屬品
TR-W1000
TR-W1050
TR-H1
TR-W500
TR-W550
OP-84416測量、控制單元
TR-TH08
TR-C48通用選購件
10 英寸保護膜: OP-84415
5 英寸保護膜: OP-84414
USB 內存, 1 GB: OP-87502便攜型, TR-W1050/550
通過觸摸屏進行直觀操作
任何人都可通過觸摸屏隨心所欲地直觀操作記錄儀。
可使用手寫筆，在畫面上直接用手寫入注釋（手寫注釋）
只需觸摸放大圖標，即可通過直觀的滑動操作實現波形縮放（直觀縮放）
面板向上位置 / 防水滴
除了通常的垂直位置，便攜型記錄器還可以在面板向上的位置使用，從而在各種測量條件下實現順暢的觸摸屏操作。
[防水滴]
觸摸屏表面設計成為防水滴模式，確保了在面板向上位置操作時無需任何擔心。
只需將 USB 內存插入到 TR 中，即可自動保存之前沒有備份的差分?jǐn)?shù)據。無需事先記住繁瑣的保存操作和備份記錄。
可通過 USB 內存，將數據從主體傳輸?shù)诫娔X中。保存到 USB 內存時，如僅從主體中取出未傳輸?shù)臄?shù)據，則可使用自動差分保存功能。
關于PC 應用的詳情，請點擊這里可供選擇的2種產品陣容
*2 連接最大可以連接的單元臺數時的頻段數以及點數。
*3 無法同時使用 ModbusTCP (客戶端結構) 和 ModbusRTU。
*4 只限關閉顯示面板 (只限配備打印機的類型) 以及操作部護罩狀態下的面板表面。
*5 當周圍溫度超出 40 °C 時，請?jiān)诮^對濕度為 40 °C 85 % RH 的條件下使用。
*6 不包含測量單元、I/O 單元。
