壓力/流量傳感器/記錄儀>>壓力傳感器

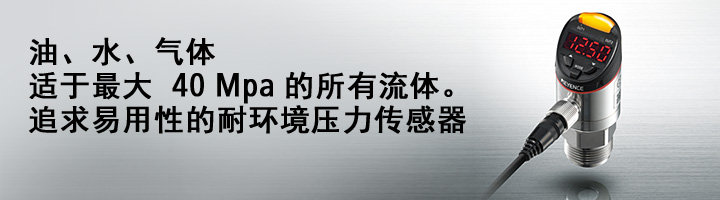

GP-M 系列 超強型數字壓力傳感器
型號： GP-M 系列
品牌： 日本基恩士KEYENCE
產品描述
GP-M 系列 任何人從任何方向（“ 從上方看”、“ 從前面看”及“ 從下方看”） 都可以很容易地讀取相同的結果。 鎖定后可以旋轉顯示器部分 對3個項目進行選擇 [汽車] 模具真空抽取確認 …防止產生裂痕和氣孔 液壓油缸的壓力管理 …防止成型不良（防止產生缺料和裂痕） 淬火水涂抹的壓力管理 …產品硬度不良、形狀異常 [金屬] 冷卻液排放壓力確認 …防止火災、刀具折斷和加工不良 清洗水壓 …防止清洗不良/ 廢液溢出 模具液壓鉗壓力管理 …防止品質惡化/ 模具跌落破損后產生氣孔 [樹脂、橡膠、玻璃] 液壓油缸的壓力管理 …防止成型不良（缺料） 油缸齒輪潤滑油壓力管理 …防止齒輪部燒焦 [食品藥品化妝品] 清洗液的供給壓力管理 …防止清洗不良 滾輪壓力管理 …面條粗細的品質管理 型號 GP-M001 GP-M010 GP-M025 GP-M100 GP-M250 GP-M400 額定壓力 -100 至 +100kPa -0.1 至 +1MPa -0.1 至 +2.5MPa 0 至 +10MPa 0 至 +25MPa 0 至 +40MPa 能夠顯示的范圍 -120.0 至 +120.0kPa -0.210 至 +1.110MPa -0.360 至 +2.760MPa -1.00 至 +11.00MPa -2.50 至 +27.50MPa -4 至 +44.00MPa 零切割壓力值 ±0.5% of F.S. 爆裂壓力 1.5MPa 15MPa 35MPa 100MPa 顯示器分辨率 0.1kPa 0.001MPa 0.01MPa 液體類型 不會腐蝕液體接觸部分的氣體或液體 不會腐蝕液體接觸部分的液體 壓力類型 測量計壓力 精度 F.S. 的 ±1.0% 或更小*1 重復精度 F.S. 的 ±0.3% 或更小*2 溫度特性 F.S. 的 ±0.6%/10°C 連接直徑 G3/4(可更換為 R 公式 1/8、R 公式 1/4、R 公式 3/8、G 母式 1/4、NPT 公式 1/8 及 NPT 公式 1/4 適配器。) 箱旋轉角度 最大 330° 介質溫度 -20 至 +100 °C (無凍結/ 冷凝)*3 電源電壓 10-30 VDC，紋波(P-P)：最大 10%，Class 2 LPS 消耗電流 50 mA 或更小(24 V 時：32 mA 或更小，12 V 時：48 mA 或更小。不包括負載)*4 顯示方式 4 列紅色數字 LED/ 允許垂直反轉顯示器 工作顯示燈 工作指示燈(輸出 1)(橙色)，工作指示燈(輸出2)(橙色) 滯后 在滯后模式下：可變(接通點和斷開點之間的差值即為滯后) 響應 控制輸出 可從 3 至 5000 ms 之間選擇 模擬輸出 上述值 + 2 ms(90% 響應) 輸出 輸出 1 控制輸出 NPN/PNP 開路集電極(可選)，最大 250 mA(最大 30 V) 輸出 2 替 控制輸出 模擬輸出 4-20 mA，最大負載電阻 500 ?(當電壓大于 20 V 時)*5 環境抗耐性 外殼防護級 IP67 耐壓能力 400 kPa 4 MPa 10 MPa 30 MPa 50 MPa 環境溫度 -20 至 +80 °C (無凍結、無凝結) 相對濕度 35 至 85 % RH (無凝結) 抗震性 IEC60068-2-6 20G(10 至 2000 Hz，X、Y 和 Z 方向各 2 小時) 耐沖擊性 IEC60068-2-27 50G (11 ms、X,Y,Z 方向各 3 次) 材質屬性 浸濕部分 壓力孔：SUSXM7，膜片壓力孔：Al2O3(氧化鋁)，O 形環：FKM 其它部分 罩殼金屬部分：SUS304、SUS303， 罩殼塑料部分：PPSU， 氣孔 ：PTFE、鍍鎳黃銅。 罩殼金屬部分：SUS304、SUS303， 罩殼塑料部分：PPSU 適用線纜 M12 連接器 4 針 重量 約 150 g *1 這是在 23°C 的穩定環境下，考慮線性度 + 滯后 + 重復精度所得的值。超強型數字壓力傳感器
特性
易于使用
易于安裝
易于選擇
GP-M 系列 超強型數字壓力傳感器 產品應用
以品質改善為目的的各類應用
脫模劑排放確認…防止產生裂痕和氣孔
射出壓力/合模壓力確認…防止產生裂痕和氣孔
模具內脫氣確認…防止產生缺料
線圈冷卻水壓力管理…防止線圈破損
中心出水冷卻液排放壓力管理…防止火災、刀具折斷和加工不良
液壓鉗壓力確認…防止刀具折斷和加工不良
壓力機壓力管理…防止成型不良/ 模具破損
機油涂抹管理…防止成型不良/ 模具破損
模具內脫氣確認…防止成型不良、線圈破損
機油過濾器堵塞確認…防止機油供給不足
排水（回收液體）堵塞確認…防止異物堵塞造成排水不良
缸體液面水平檢測…確認上下限，防止液體不足或溢出
在窗口模式下：固定(F.S. 的 0.5%)。
主裝置殘余電壓 最大 1 V，可選擇 N.O./N.C.
換類型
*2 重復精度是指在一致的環境條件下，在重復中波動時刻檢測點之間的差異。
*3 當管道溫度超過 80 °C 時，請勿連接線纜。
*4 消耗電流(包括輸出)為 0.6 A 或更小。
*5 最大負載電阻 R 將隨電壓 E 的變化而變化，其值計算如下。當 10-23 V 時：R =(38 x(E-10)+ 128)? 當 23-30 V 時：R = 622 ?
