FD-M 系列 流體非接觸型電極電磁式流量傳感器
型號： FD-M 系列
品牌： 日本基恩士KEYENCE
產品描述
FD-M 系列 FD-M 系列利用法拉第定律測定導電液體的流量。典型的電磁式流量傳感器采用與檢測管內部液體接觸的電極來檢測液體的電動勢。FD-M 系列通過靜電電容測定管道外部的流量。 適用于壓鑄機、研磨機、注塑機、感應淬火機以及其它機器。 易讀的顯示器、簡單的選擇和切換按鈕以及多種可用型號 型號 FD-M5AT*1 FD-M5AY*1 FD-M10AT*1 FD-M10AY*1 FD-M50AT*1 FD-M50AY*1 FD-M100AT*1 FD-M100AY*1 類型 垂直敷設 水平敷設 垂直敷設 水平敷設 垂直敷設 水平敷設 垂直敷設 水平敷設 形狀 內置放大器 額定流量范圍[L/min] 0.25 至 5 L/min *2 0.5 至 10 L/min *2 2.5 至 50 L/min *2 5 至 100 L/min *2 顯示可能范圍 0.15 至 10 L/min *3 0.5 至 30 L/min *3 2.5 至 100 L/min *3 5 至 200 L/min *3 可設定范圍 0 至 10 L/min 0 至 30 L/min 0 至 100 L/min 0 至 200 L/min 零切斷流量 0.15 L/min *4 0.5 L/min *4 2.5 L/min *4 5 L/min *4 連接孔徑 Rc3/8 (10A) Rc3/4 (20A) Rc1 (25A) 可檢測液體 水或非腐蝕性液體 可檢測液體的導電率 5 μS/cm 或以上 檢測流體溫度 0 至 +85 ℃ (無結冰) 壓力損失 最大 0.01 MPa 顯示器功率 4 位 7 段 LED，兩行顯示，柱狀圖顯示 (雙色) 顯示分辨率 0.05*5/0.1 (L/min) 可選 0.01/0.1 (L/min) 可選 0.1/1 (L/min) 可選 重復精度 0.5 s : F.S.的 ±5 % , 1 s : F.S.的 ±3.5 % , 2.5 s : F.S.的 ±2.5 % , 5 s : F.S.的 ±1.6 % , 滯后 可調 反應時間 (防振功能) 500 ms/1 s/2.5 s/5 s/10 s/30 s/60 s 可調 累積顯示單位 0.01/0.1/1/10/100 (L) 可 0.1/1/10/100/1000 (L) 可選 累計數據記憶周期 每 10 秒保存到存儲器1 次 存儲器備份 EEPROM (數據存儲時間 : 10 年或更長時間，數據讀取/寫入頻率 : 100 萬次或以上) 控制輸出 NPN開路集電極最大值100 mA/ch *7 (40 V 或以下) , 殘余電壓 1 V 或以下, 3 路輸出 (N.O./N.C.可切換) 模擬輸出 4 - 20 mA 最大負載電阻260 ? 模擬輸出范圍可任意設定 積分重設/庫切換輸入/流量零功能輸入 無電壓輸入 (有接點/無接點) 輸入時間20 ms 以上，可通過模式設定選擇累積復位功能或內存切換功能。 消耗功率/電流 正常：1,700 mW (70 mA) ；省電模式：1,000 mW (40 mA) 額定 電源電壓 24 VDC ±10 % ，紋波電壓 (P-P) ±10 % 或以下 環境抗耐性 外殼防護級 IP65 耐壓能力 2.0 MPa 使用壓力范圍 最大 1.0 MPa 環境溫度 0 至 +50 ℃ (無結冰) 相對濕度 35 至 85 %RH (無冷凝) 抗震性 10 至 55 Hz 雙振幅 1.5 mm ，X、Y、Z軸方向各 2 小時 材料 接液材料 端孔：SCS13，檢測管：PPS，O 型圈：氟橡膠 (FKM) 其他材料 塑料殼區域：PBT，金屬殼區域：SUS430，電纜：PVC 配件 使用說明書 重量 約 835 g 約 1,100 g 約 1,310 g *1 名稱最后帶 “A” 的型號還具有一些其它功能，如顯示平均值等。 型號 FD-M5ATP*1 FD-M5AYP*1 FD-M10ATP*1 FD-M10AYP*1 FD-M50ATP*1 FD-M50AYP*1 FD-M100ATP*1 FD-M100AYP*1 類型 垂直敷設 水平敷設 垂直敷設 水平敷設 垂直敷設 水平敷設 垂直敷設 水平敷設 形狀 內置放大器 額定流量范圍[L/min] 0.25 至 5 L/min *2 0.5 至 10 L/min *2 2.5 至 50 L/min *2 5 至 100 L/min *2 顯示可能范圍 0.15 至 10 L/min *3 0.5 至 30 L/min *3 2.5 至 100 L/min *3 5 至 200 L/min *3 可設定范圍 0 至 10 L/min 0 至 30 L/min 0 至 100 L/min 0 至 200 L/min 零切斷流量 0.15 L/min *4 0.5 L/min *4 2.5 L/min *4 5 L/min *4 連接孔徑 Rc3/8 (10A) Rc3/4 (20A) Rc1 (25A) 可檢測液體 水或非腐蝕性液體 可檢測液體的導電率 5 μS/cm 或以上 檢測流體溫度 0 至 +85 ℃ (無結冰) 壓力損失 最大 0.01 MPa 顯示器功率 4 位 7 段 LED，兩行顯示，柱狀圖顯示 (雙色) 顯示分辨率 0.05*5/0.1 (L/min) 可選 0.01/0.1 (L/min) 可選 0.1/1 (L/min) 可選 重復精度 0.5 s : F.S.的 ±5 % , 1 s : F.S.的 ±3.5 % , 2.5 s : F.S.的 ±2.5 % , 5 s : F.S.的 ±1.6 % , 滯后 可調 反應時間 (防振功能) 500 ms/1 s/2.5 s/5 s/10 s/30 s/60 s 可調 累積顯示單位 0.01/0.1/1/10/100 (L) 可 0.1/1/10/100/1000 (L) 可選 累計數據記憶周期 每 10 秒保存到存儲器1 次 存儲器備份 EEPROM (數據存儲時間 : 10 年或更長時間，數據讀取/寫入頻率 : 100 萬次或以上) 控制輸出 PNP開路集電極最大值100 mA/ch *7 (30 V 或以下) , 殘余電壓 1 V 或以下, 3 路輸出 (N.O./N.C.可切換) 模擬輸出 4 - 20 mA 最大負載電阻260 ? 模擬輸出范圍可任意設定 積分重設/庫切換輸入/流量零功能輸入 無電壓輸入 (有接點/無接點) 輸入時間20 ms 以上，可通過模式設定選擇累積復位功能或內存切換功能。 消耗功率/電流 正常：1,700 mW (70 mA) ；省電模式：1,000 mW (40 mA) 額定 電源電壓 24 VDC ±10 % ，紋波電壓 (P-P) ±10 % 或以下 環境抗耐性 外殼防護級 IP65 耐壓能力 2.0 MPa 使用壓力范圍 最大 1.0 MPa 環境溫度 0 至 +50 ℃ (無結冰) 相對濕度 35 至 85 %RH (無冷凝) 抗震性 10 至 55 Hz 雙振幅 1.5 mm ，X、Y、Z軸方向各 2 小時 材料 接液材料 端孔：SCS13，檢測管：PPS，O 型圈：氟橡膠 (FKM) 其他材料 塑料殼區域：PBT，金屬殼區域：SUS430，電纜：PVC 配件 使用說明書 重量 約 835 g 約 1,100 g 約 1,310 g *1 名稱最后帶 “A” 的型號還具有一些其它功能，如顯示平均值等。 型號 FD-MH10A FD-MH50A FD-MH100A FD-MH500A 形狀 獨立放大器 額定流量范圍[L/min] 0.5 - 10 L/min *1 2.5 - 50 L/min *1 5 - 100 L/min *1 25 - 500 L/min *1 顯示可能范圍 0.5 - 30 L/min *2 2.5 - 100 L/min *2 5 - 200 L/min *2 25 - 1,000 L/min *2 連接孔徑 Rc3/8 (10A) Rc3/4 (20A) Rc1 (25A) Rc2 (50A) 可檢測液體 水或非腐蝕性液體 可檢測液體的導電率 5 μS/cm 或以上 25 - 500 L/min 時 : 5 μS/cm 或以上 檢測流體溫度 0 至 +85 ℃ (無結冰) 壓力損失 最大 0.01 MPa 最大 0.01 MPa *3 顯示器功率 柱狀圖顯示 (雙色) ，其他顯示燈 環境抗耐性 外殼防護級 IP67 耐壓能力 2.0 MPa 使用壓力范圍 最大 1.0 MPa 環境溫度 0 至 +50 ℃ (無結冰) 相對濕度 35 至 85 %RH (無冷凝) 抗震性 10 至 55 Hz 雙振幅 1.5 mm ，X、Y、Z軸方向各 2 小時 材料 接液材料 端孔：SCS13，檢測管：PPS，O 型圈：氟橡膠 (FKM) 其他材料 塑料殼區域：PBT，金屬殼區域：SUS430，電纜：PVC 配件 警告 重量 約 800 g 約 1,070 g 約 1,280 g 約 3,700 g *1 額定流量范圍表示通常情況下使用的流量范圍。 型號 FD-MA1A FD-MA1AP FD-MA2A FD-MA2AP FD-MA5A FD-MA5AP 類型 DIN安裝 (主單元) *1 DIN安裝(擴展單元) *1 面板安裝*7 額定流量范圍[L/min] FD-MH10A : 0.5 - 10 L/min , FD-MH50A : 2.5 - 50 L/min , 顯示可能范圍 FD-MH10A : 0.5 - 30 L/min , FD-MH50A : 2.5 - 100 L/min , 可設定范圍 FD-MH10A : 0 - 30 L/min , FD-MH50A : 0 - 100 L/min , 零切斷流量 FD-MH10A : 0.5 L/min , FD-MH50A : 2.5 L/min , 顯示器功率 4 位 7 段 LED，兩行顯示，其他顯示燈 顯示分辨率 FD-MH10A : 0.01/0.1 (L/min) 可選, FD-MH50A : 0.1/1 (L/min) 可選, FD-MH100A : 0.1/1 (L/min) 可選, FD-MH500A : 0.1/1 (L/min) 可選 重復精度 0.5 s : F.S.的 ±5 % , 1 s : F.S.的 ±3.5 % , 2.5 s : F.S.的 ±2.5 % , 5 s : F.S.的 ±1.6 % , 滯后 可調 反應時間 (防振功能) 500 ms/1 s/2.5 s/5 s/10 s/30 s/60 s 可調 累積顯示單位 FD-MH10A : 0.01/0.1/1/10/100 (L) 可選, FD-MH50A : 0.1/1/10/100/1000 (L) 可選, 累計數據記憶周期 每 10 秒保存到存儲器1 次 存儲器備份 EEPROM (數據存儲時間 : 10 年或更長時間，數據讀取/寫入頻率 : 100 萬次或以上) 控制輸出 NPN開路集電極最大值100 mA/ch *6 (40 V 或以下) , 殘余電壓 1 V 或以下, 3 路輸出 (N.O./N.C.可切換) PNP開路集電極最大值100 mA/ch *6 (30 V 或以下) , 殘余電壓 1 V 或以下, 3 路輸出 (N.O./N.C.可切換) NPN開路集電極最大值100 mA/ch *6 (40 V 或以下) , 殘余電壓 1 V 或以下, 3 路輸出 (N.O./N.C.可切換) PNP開路集電極最大值100 mA/ch *6 (30 V 或以下) , 殘余電壓 1 V 或以下, 3 路輸出 (N.O./N.C.可切換) NPN開路集電極最大值100 mA/ch *6 (40 V 或以下) , 殘余電壓 1 V 或以下, 3 路輸出 (N.O./N.C.可切換) PNP開路集電極最大值100 mA/ch *6 (30 V 或以下) , 殘余電壓 1 V 或以下, 3 路輸出 (N.O./N.C.可切換) 模擬輸出 4 - 20 mA 最大負載電阻260 ? 模擬輸出范圍可任意設定 積分重設/庫切換輸入/流量零功能輸入 無電壓輸入 (有接點/無接點) 輸入時間20 ms 以上，可通過模式設定選擇累積復位功能或內存切換功能。 消耗功率/電流 正常：1,700 mW (70 mA) ；省電模式：1,440 mW (60 mA) 額定 電源電壓 24 VDC ±10 % ，紋波電壓 (P-P) ±10 % 或以下 環境抗耐性 環境溫度 0 至 +50 ℃ (無結冰) 相對濕度 35 至 85 %RH (無冷凝) 抗震性 10 至 55 Hz 雙振幅 1.5 mm ，X、Y、Z軸方向各 2 小時 材料 傳感器外殼：聚碳酸酯，按鈕：聚甲醛，前板：聚碳酸酯，電纜：PVC 配件 使用說明書 無 面板安裝支架，整體保護蓋，使用說明書 重量 約 115 g 約 105 g *1 不可與FD-M、FD-S 及DL系列以外的機型相連接。 型號 FD-T1 FD-MH10A/50A/100A/500A*1 顯示、警報出力 支持機型 FD-MA1A (P)/MA2A (P)/MA5A (P) 可設定范圍 0.1 至 +99.9°C (無凍結) 連接孔徑 R3/8 (10A) 檢測溫度范圍 0 至 90.0°C (無凍結)*2 可檢測流體 水、非腐蝕性液體 顯示分辨率 0.1°C 顯示率 ±2.5°C 顯示/輸出響應性 5秒*3 滯后 1°C固定*4 警報輸出 窗口設定×1輸出*5 消耗功率/電流 2μW (20μA) : 85°C時*6 環境抗耐性 外殼防護級 IP67 耐壓能力 2.0 MPa 使用壓力范圍 1.0 MPa 以下 環境溫度 0 至 +50 °C (無凍結) 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 0.75 mm、X,Y,Z 各方向 2 個小時 材料 金屬部 : SUS304、樹脂部 : PBT、電纜 : PVC、防護蓋 : PE 配件 無 重量 約 130 g *1 不可連接到FD-M(一體型)上。流體非接觸型電極電磁式流量傳感器
特性

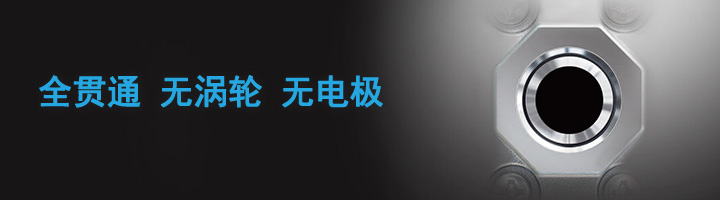

全貫通
通用性
易用性
10 s : F.S.的 ±1 % , 30 s : F.S.的 ±0.8 % , 60 s : F.S.的 ±0.6 % *6
*2 額定流量范圍表示通常情況下使用的流量范圍。
*3 可在顯示范圍和額定流量范圍內使用。
*4 小于最小流量的流量值均顯示為0 L/min。
*5 若選定0.05 L/min ，瞬時流量顯示可以按0.05 增量在0.15 到 0.5 L/min 之間設定，并對超過0.5 L/min 的值按0.01 增量設定。
*6 重復精度在顯示范圍內有效?？筛鶕?jù)額定流量范圍轉換表中的 F.S (滿刻度) 。FD-M5AT(P)/Y(P)在響應時間為0.5 s 時重復精度為 F.S.的 ±7.5 ％ ，響應時間為1 s 時重復精度為F.S.的 ±5 ％ 。在20 到 30 L/min 范圍內，F(xiàn)D-M10AT(P)/Y(P)的重復精度是表中所列值的2 倍。
*7 報警輸出最大為20 mA 。
10 s : F.S.的 ±1 % , 30 s : F.S.的 ±0.8 % , 60 s : F.S.的 ±0.6 % *6
*2 額定流量范圍表示通常情況下使用的流量范圍。
*3 可在顯示范圍和額定流量范圍內使用。
*4 小于最小流量的流量值均顯示為0 L/min。
*5 若選定0.05 L/min ，瞬時流量顯示可以按0.05 增量在0.15 到 0.5 L/min 之間設定，并對超過0.5 L/min 的值按0.01 增量設定。
*6 重復精度在顯示范圍內有效?？筛鶕?jù)額定流量范圍轉換表中的 F.S (滿刻度) 。FD-M5AT(P)/Y(P)在響應時間為0.5 s 時重復精度為 F.S.的 ±7.5 ％ ，響應時間為1 s 時重復精度為F.S.的 ±5 ％ 。在20 到 30 L/min 范圍內，F(xiàn)D-M10AT(P)/Y(P)的重復精度是表中所列值的2 倍。
*7 報警輸出最大為20 mA 。
500 - 1000 L/min 時 : 20 μS/cm 或以上
*2 在顯示范圍內，同樣也可在額定流量范圍內使用。
*3 不包括使用FD-MH500A (500 L/min 到 1,000 L/min) 時的時間。詳情請參照壓力損失數據。
FD-MH100A : 5 - 100 L/min , FD-MH500A : 25 - 500L/min *2
FD-MH100A : 5 - 200 L/min , FD-MH500A : 25 - 1000 L/min *3
FD-MH100A : 0 - 200 L/min , FD-MH500A : 0 - 999.9 L/min
FD-MH100A : 5 L/min , FD-MH500A : 25 L/min *4
10 s : F.S.的 ±1 % , 30 s : F.S.的 ±0.8 % , 60 s : F.S.的 ±0.6 % *5
FD-MH100A : 0.1/1/10/100/1000 (L) 可選, FD-MH500A : 1/10/100/1000/10000 (L) 可選
*2 額定流量范圍表示通常情況下使用的流量范圍。
*3 在顯示范圍內，同樣也可在額定流量范圍內使用。
*4 低于最小流量的流量顯示為0 L/min。
*5 請根據額定流量范圍轉換滿刻度 (F.S.) 在20 到 30 L/min 范圍內，F(xiàn)D-M10A的重復精度是表中所列值的2 倍。
*6 報警輸出最大為20 mA 。
*7 對于面板安裝型，沒有擴展單元。
*2 FD-M系列的使用流體溫度為“0 至 +85°C”，因此請不要將FD-M系列用于超出“+85°C”的流體。
*3 顯示/輸出響應性與FD-M的設定無關而為固定。
*4 應差設定在窗口的內側(進入窗口的方向)。
*5 不支持模擬輸出、脈沖輸出。
*6 消耗電力(消耗電流)為溫度傳感器單體的值。電源由連接機種供給。
