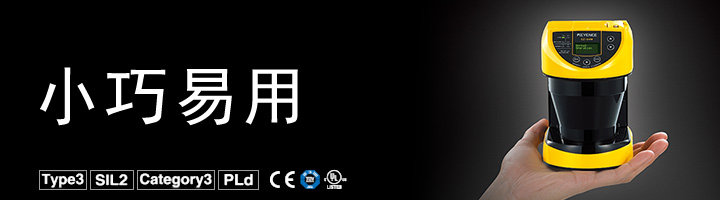

SZ 系列 安全激光掃描儀
型號： SZ 系列
品牌： 日本基恩士KEYENCE
產品描述
SZ 系列 SZ具有垂直或水平安裝能力以及可自定義保護和警戒區域，是簡便的安全應用解決方案。 軟件易于理解，集成接線圖和自動繪圖功能，可最大程度地減少設置時間。用戶還可以輕松保存程序，以便快速上傳至新掃描儀或傳輸至更換裝置。 SZ系列裝置執行高級功能，如屏蔽功能，甚至使用單個裝置同時監控2個區域。此外，每個掃描儀將最近損壞的日期、時間和位置記入安全區域，以便獲知故障并有效解決故障。 使用 KEYENCE 安全激光掃描器提高工作場所的安全性 安全墊 ? 如果重物或尖銳物品落到安全墊上，安全墊可能破損 SZ系列 ? 非接觸檢測方式，不會因物品跌落或車輛往來而受損 光柵 ? 發射器和接收器的安裝/配線要分別進行 SZ系列 ? 單點安裝/配線縮短了安裝時間/人時 型號 SZ-01S SZ-04M SZ-16V 類型 簡單功能型 多功能型 多 BANK 型 檢測能力 最小檢測物體 直徑 30、40、50、70、150 mm(取決于設定)反射率最低 1.8 %，速度最大 1.6 m/s 可檢測角度 270°(-45° 至 225°) 響應時間 標準掃描周期(掃描周期 A) 60 ms(2 次掃描) 至 480 ms(16 次掃描) 特定掃描周期(掃描周期 B) 66 ms(2 次掃描) 至 528 ms(16 次掃描) 響應時間 標準掃描周期(掃描周期 A) 響應時間(ON 到 OFF)+125 ms 特定掃描周期(掃描周期 B) 最大 最小檢測物體: 70/150 mm 4.2 m(-5° 至 185°)2.8 m(-45° 至 -5°、185° 至 225°) 最小檢測物體: 50 mm 3.0 m(-5° 至 185°)2.0 m(-45° 至 -5°、185° 至 225°) 最小檢測物體: 40 mm 2.4 m(-5° 至 185°)1.6 m(-45° 至 -5°、185° 至 225°) 最小檢測物體: 30 mm 1.8 m(-5° 至 185°)1.2 m(-45° 至 -5°、185° 至 225°) 最大警戒區 最小檢測物體: 70/150 mm 10.0 m(-5° 至 185°)7.0 m(-45° 至 -5°、185° 至 225°)*1 最小檢測物體: 50 mm 7.5 m(-5° 至 185°)5.0 m(-45° 至 -5°、185° 至 225°)*1 最小檢測物體: 40 mm 6.0 m(-5° 至 185°)4.0 m(-45° 至 -5°、185° 至 225°)*1 最小檢測物體: 30 mm 4.5 m(-5° 至 185°)3.0 m(-45° 至 -5°、185° 至 225°)*1 額外的安全距離 100 mm*2 光源 類型、波長 紅外線激光二極管，905 nm 激光分類 1 類 IEC/EN 60825-1 OSSD 輸出 輸出 PNP 或 NPN(可以根據連接器電纜進行選擇) PNP 或 NPN(可以根據連接器電纜進行選擇) PNP 或 NPN(可以根據連接器電纜進行選擇) 最大負載電流 500 mA*3 殘余電壓(ON 期間) 最大 2.5 V(電纜長度 5 m 時) OFF 狀態電壓 最大 2.0 V(電纜長度 5 m 時) 泄漏電流 最大 1 mA*4 最大容性負載 2.2 μF(負載電阻 100 ? 時) 負載布線電阻 最大 2.5 ?*5 輸入 輸入電阻 4.4 k?(對于輸入 1) 4.4 k?(對于輸入 1、3、4、5) 4.4 k?(對于輸入 1、3 到 10) 非安全相關 輸出類型 PNP/NPN 圖騰柱輸出 PNP/NPN 圖騰柱輸出 PNP/NPN 圖騰柱輸出 非安全相關 最大負載電流 50 mA 殘余電壓(ON 期間) 最大 2.5 V(電纜長度 5 m 時) 纜線長度 30 m 或以下*6 符合的標準 EMC EMS IEC61496-1, EN61496-1, UL61496-1(Type 3 ESPE) EMI EMI EN55011 Class A、FCC Part15B Class A、ICES-003 Class A 安全規格 IEC61496-1、EN61496-1、UL61496-1(Type 3 ESPE) 額定 電源電壓 使用轉換器電源時：24 VDC ±10 %、紋波 (P-P) 10 % 以下 額定值 功率消耗 最大 9.5 W(無負載) 最大 9.5 W(無負載) 最大 10.5 W(無負載) 環境抗耐性 外殼防護級 IP65 (IEC60529)*7 環境光照 白熾燈：1,500 lux 或 以下*8 使用環境溫度 -10 至 +50 °C (無凍結) 存放環境溫度 -25 至 +60 °C (無凍結) 使用環境濕度 35 至 85 % RH (無凝結) 存放環境濕度 35 至 95 % RH 抗震性 10 至 55 Hz、雙振幅 0.7 mm、X,Y,Z 方向各 20 次掃頻 耐沖擊性 100 m/s2 (約 10 G)、16 ms 脈沖、X,Y,Z 方向各 1,000 次 材料 主裝置殼體 鋁壓鑄件，SPHC(底部) 窗口 聚碳酸酯 重量 約 1.6 kg *1 警戒區域中的最小可檢測物體尺寸需要 20% 或更高的反射率。安全激光掃描儀
特性
可自定義保護
輕松集成
高級功能
SZ 系列安全激光掃描器
隨地設置區域并節省空間
區域保護- 傳統方法與SZ 系列方法對比
? 必須儲備不同尺寸的安全墊，十分麻煩
? 設施布局的變化會導致安全墊無法使用
? 安全墊十分沉重，不易移動
? 只能覆蓋保護區內的方形區域
? 無需儲備不同尺寸的墊子
? 可隨著工作場所布局的變化輕松改變保護區域
? 機身小、重量輕，易于移動
? 可以設置形狀復雜的區域狹窄空間的案例
? 需要校準光軸
? 改變保護區的形狀比較困難或不可能
? 自身也可能產生羈絆的危險
? 無需校準光軸
? 使用 PC 輕松改變保護區的形狀
? 小型反射型傳感器不會在工作區域中凸出
(ON 到 OFF)
(OFF 到 ON)
保護區域
域
(非安全
相關)
1 類 21 CFR 1040.10、1040.11 (Laser Notice No.50),1 類 GB7247.1
2 個輸出
4 個輸出
2 個輸出
(安全相關)
2.2 k?(對于輸入 2)
2.2 k?(對于輸入 2、6)
2.2 k?(對于輸入 2)
輸出
(AUX 輸出)
2 個輸出
6 個輸出
4 個輸出
輸出
(AUX 輸出)
IEC61496-3、EN61496-3、GB19436.3(Type 3 AOPDDR)IEC61508, EN61508,
IEC62061, EN62061 (SIL2) EN ISO13849-1：2015(PLd，Category 3)UL508, UL1998
使用電池時：24 VDC +20 %/-30 %
最大 39 W(有負載)
最大 50 W(有負載)
最大 43 W(有負載)
*2 如果在距離保護區域邊界 1.5 m 的范圍內存在高反射率背景，則在計算最小安全距離時，必須給保護區域增加 200 mm 作為補充性必要距離。
*3 在使用電源轉換設備時，OSSD 輸出與 AUX 輸出的總負載電流必須是 1.5 A 或以下；而使用電池時，則必須是 1.0 A(電纜長度 5 m 時為 0.5 A)或以下。
*4 這還考慮到了電源關閉或斷開的情形。
*5 OSSD 輸出與所連接設備之間的布線電阻(電纜電阻除外)必須是 2.5 ? 或以下，以確保能夠正常工作。不過，如果負載電流為 300 mA 或更大，則該電阻必須是 1.0 ? 或以
下。
*6 如果使用電池供電，則此值必須為 10 m 或以下。
*7 如果設置蓋板打開、或沒有連接連接器電纜、則無法滿足 IP65 認證。
*8 SZ 的安裝結果不應使得在檢測平面的 ±5° 范圍內出現外亂光。
