測量儀/測量傳感器>>分光干涉式激光位移計

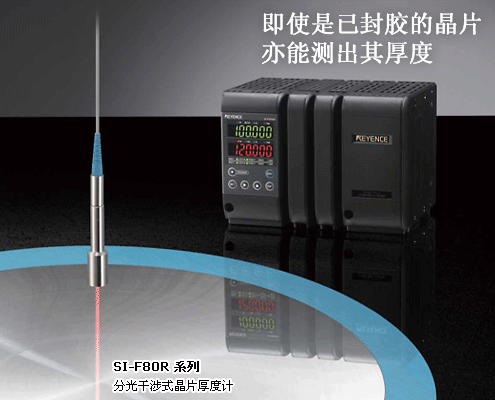

SI-F80R 系列 分光干涉式晶片厚度計
型號： SI-F80R 系列
品牌： 日本基恩士KEYENCE
產品描述

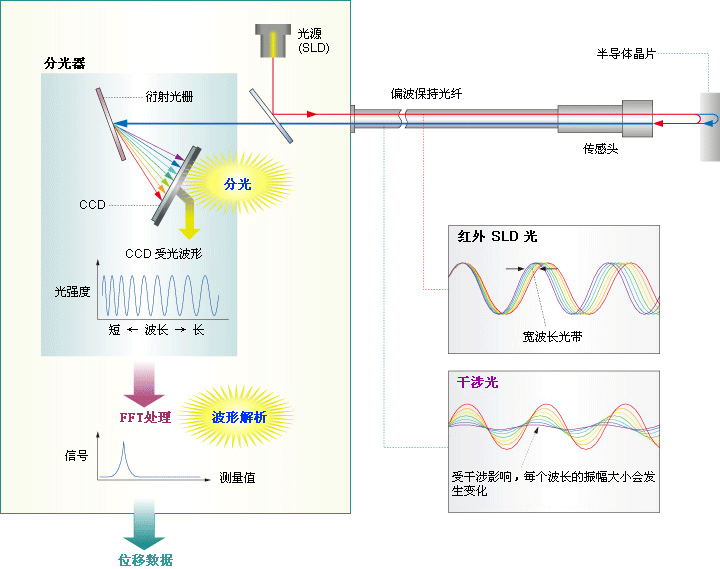

SI-F80R 系列 采用近紅外 SLD，即使已貼附 BG 帶也可測量晶片本身的厚度。即使晶片表面存在由于圖案而產生的顯著差異，也可實現準確的生產線上測量。 即使已貼附背面研磨帶也可測量晶片厚度 將圖案的影響降到最小 可在生產線上進行測量 自動映射整個晶片的厚度分布 從SLD(=Super Luminescent Diode)發出的寬波長光帶的紅外光，穿過偏波保持光纖、透過傳感頭后照射到晶片表面。在這個表面上，光的一部分被反射，而剩余的一部分穿透晶片后被背面反射。 兩個反射光受每個波長的影響而相互產生干涉后，返回到分光單元。干涉光的大小，由參照面到對象物的距離而決定，并在正好達到波長整數倍之際轉為極大值。 干涉光被分光器按照每個波長的長度而細分，從CCD的受光波形獲取到光強度光譜的分布。然后通過FFT處理等的波形解析來算出晶片的厚度。 型號 SI-F80R*1 類型 晶片厚度測量型 傳感頭 測量范圍 10 至 310 μm (n=3.5 時)*2 可實現的檢測距離 80 至 81.1 mm 光源 紅外 SLD 輸出 0.6 mW, 1 類激光產品（IEC60825-1, FDA（CDRH）Part 1040.10 *3） 光束直徑 ?25 μm*4 線性度 ±0.1 μm*5 分辨率 0.25 μm*6 脈沖持續時間 200 μs LED 指示器 工件靠近測量中心 : 綠光。工件在測量范圍內 : 橙光。工件在測量范圍外 : 橙光閃爍。 溫度波動 ― 環境抗耐性 外殼防護級 IP64 環境光照 白熾燈/熒光燈：最大 10,000 lux 環境溫度 0 至 +50 °C 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 材料 SUS 重量 約 70 g (含連接線) *1 傳感頭和光譜單元成對校準。兩者不可互換。分光干涉式晶片厚度計
特性
分光單元
*2 表示折射率為 3.5 時的厚度測量范圍。 (折射率為 1 時厚度測量范圍為 35 至 1100 μm)
*3 FDA (CDRH) 的激光分類是基于IEC60825-1 并根據Laser Notice No.50 的要求而實施的。
*4 表示測量范圍內的最小光束直徑。
*5 當測量兩塊玻璃板間隙并將平均測量次數設為 256 (轉換為折射率就是 3.5) 時獲得的值。
*6 當在檢測距離內測量厚度為 0.3 mm 的玻璃對象并將平均測量次數設為 4096 時獲得的值。
