測量?jī)x/測量傳感器>>白光干涉位移傳感器
WI-5000 系列 干涉式同軸 3D 位移測量?jī)x
型號： WI-5000 系列
品牌： 日本基恩士KEYENCE
產品描述
WI-5000 系列 針對最大 10 × 10 mm 的測量區域，可瞬間獲取 8 萬個點的高度。 由于采用白光干涉原理，不受材質/顏色、死角的影響，實現了微米級的高精度測量。 測量多點時，需要高精度且高速掃描目標物。 因此，往往會將時間浪費在移動載物臺上，不易進行全數檢測。 由于 WI-5000 系列是以面進行同時測量，因此可大幅縮短測量時間，實現全數檢測。 為了用于離線檢測，備有可固定傳感器頭的專用底座。 配備可削減檢測工時的各種實用功能。 改善從簡易測量到保存數據等各種情況的可操作性。 型號 WI-001*1*2*3 WI-004*1*2*3 WI-010*1*2*3 參考距離 18 mm 測量范圍 Z 1.4 mm(標準模式)，0.7 mm(高速模式) XY 1 × 1 mm 4 × 4 mm 10 × 10 mm 最小檢測區域 4 × 4 μm 15 × 15 μm 40 × 40 μm 重復精度(段差) 0.1 μm*4 直線性(段差) ±2.8 μm(±0.2% of F.S.，F(xiàn).S.=1.4 mm，+20 至+30℃)*5 測量用光源 類型 紅外線SLD 中心波長 830 nm 激光分類(IEC60825-1, GB7247.1) 3R 類 輸出 3.6 mW 引導用光源 類型 紅色半導體激光 波長 660 nm 激光分類(IEC60825-1, GB7247.1) 1 類 輸出 0.15 mW 采樣周期 內部觸發 133 ms(高速模式)，266 ms(標準模式) 外部觸發 最快 266 ms(高速模式)，最快 532 ms(標準模式)*6 環境抗耐性 環境光照 白熾燈/熒光燈：5,000 lux 以下 環境溫度 0 至 +35 °C 相對濕度 20 至 85 % RH (無凝結) 重量 約 3000 g *1 FDA (CDRH) 的激光分類是基于 IEC60825-1 并根據 Laser Notice No.50 的要求而實施的。高度(從測量頭的基準面到測量工件的距離)的分辨率為 1μm(*2)。 型號 WI-5000 測量頭連接臺數 1 臺 設定注冊數 SD 卡 1、SD 卡 2 分別可保存 1000 個(取決于 SD 卡容量及設定內容)，可進行外部切換 測量工具數 100 個/ 設定(其中20 個為位置偏移補正用) 測量模式 高度 高度測量、段差測量、多點高度測量(固定配置)、多點高度測量(自由配置)、輪廓測量、連續高度測量 圖像尺寸測量 距離測量、寬度測量、直線檢測、角度測量、圓檢測、點檢測 輔助功能 數值計算、圖像范圍生成、直線顯示、圓顯示、點顯示、刻度線顯示 接口 控制輸入 20 點(輸入端子臺5 點，并聯 I/O15 點) 控制輸出 ?28 點(輸出端子臺 6 點，并聯I/O 22 點) RS-232C 數值輸出及控制輸入輸出(無法與使用 RS-232C 端口的 PLC 鏈接同時使用) PLC 鏈接 使用 Ethernet 端口或 RS-232C 端口進行數值輸出及控制輸入輸出(無法與 EtherNet/IPTM 同時使用。使用 RS-232C 端口時，無法與 RS-232C 無協議通信同時使用) Ethernet ?數值輸出及控制輸入輸出 USB ?與基恩士生產的PC 應用軟件連接后，除了數值輸出、控制輸入輸出以外，還能進行包含檢測設定的上傳、下載、各種模擬、圖像數據在內的各種數據的收發、遠程連接 EtherNet/IPTM ?使用Ethernet 端口進行數值輸入輸出及控制輸入輸出(無法與PLC 鏈接同時使用) 鼠標 可使用選配件的專用鼠標(8與控制器包裝在一起)進行各種菜單操作 USB HDD 通過將專用的USB 端口(符合USB3.0，支持總線電源：額定輸出 900 mA)連接到HDD(最大 2 TB)，可輸出包含圖像數據在內的各種數據 顯示器輸出 模擬 RGB 輸出 XGA 1024 × 768(24 bit 彩色，60 Hz) 最小顯示單位 0.1 μm、0.001°、0.0001 mm2、0.00001 mm3 顯示語言 簡體中文/ 繁體中文/ 日文/ 英文/ 韓文 切換(初次啟動時決定初始語言) 額定 最大消耗電流 2.7 A 電源電壓 24 VDC ±10 % 環境抗耐性 環境溫度 0 至 +45 °C (DIN 導軌安裝)、0 至 +40 °C (底面安裝) 相對濕度 35 至 85 % RH (無凝結) 重量 約 2,000 g *1 支持NPN 輸入設備的+ 共用連接、支持PNP 輸入設備的- 共用連接均可。 型號 WI-S1 XY 載物臺移動量 X 軸：75 mm，Y 軸：50 mm XY 載物臺傾斜角度 ±2 度 Z 軸載物臺移動量 粗調節輪：64 mm，微調節輪：2.0 mm 外形尺寸(可動部位除外) 寬度 231 × 高度 408 × 深度 360 mm 重量 約 10 kg 型號 WI-C3 WI-C5 WI-C10 WI-C3L WI-C5L WI-C10L WI-C3R WI-C5R WI-C10R 類型 測量頭連接電纜 標準 測量頭連接電纜 高柔性 末端形狀 直型 L 型 直型 長度 3 m 5 m 10 m 3 m 5 m 10 m 3 m 5 m 10 m干涉式同軸 3D 位移測量?jī)x
特性

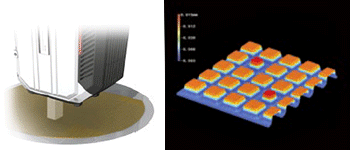

并非以點線測量，而是以“面”進行測量
在線實現高速全數檢測
大幅削減離線檢測工時
應用案例
電子、電氣行業

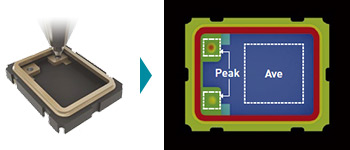

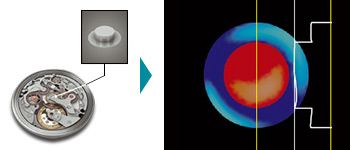

測量精密粘合劑的高度、體積

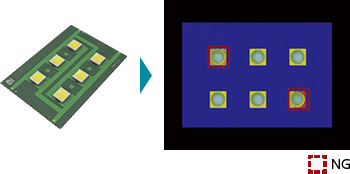

檢測LED芯片的安裝后高度、傾斜

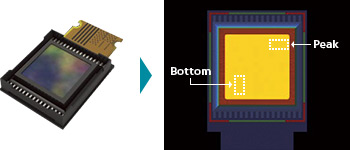

檢測CMOS的高度、傾斜

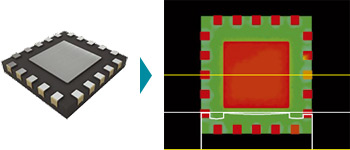

測量表面安裝部件的端子高度
汽車、金屬行業

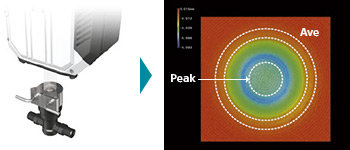

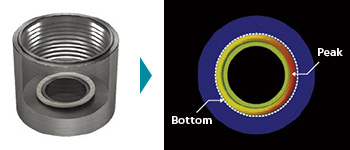

測量閥的行程終端

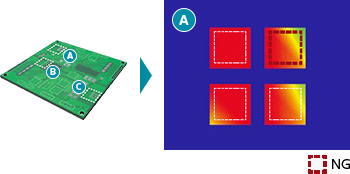

測量ECU底座的焊錫高度、體積
液晶、半導體行業

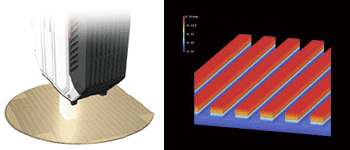

晶片切割后的槽深度
測量蝕刻后的高度差
其他行業
測量精密加工品的高度差、平面度
檢測精密閥的墊片翹起
*2 使用基恩士標準目標物，并測量單一矩形區域(*3)的平均高度 30 秒時的±3σ 值(自動修復OFF 時)。
*3 矩形的尺寸為WI-001：0.3 × 0.9 mm，WI-004：1.1 × 3.7 mm，WI-010：3 × 9 mm。
*4 使用基恩士標準目標物，并測量 2 個矩形區域(*3)的平均段差 30 秒時的σ 值(自動修復OFF 時，且拍攝時間為精確度優先時)。
*5 使用基恩士標準目標物，并測量 2 個矩形區域(*3)的平均段差時的值(自動修復OFF 時，且拍攝時間為精確度優先時)。
*6 拍攝時的工件停止時間為高速模式 120 ms，標準模式 240 ms。
?光MOSFET*1
?與基恩士生產的PC 應用軟件連接后，除了上述功能以外，還能進行包含檢測設定的上傳、下載、各種模擬、圖像數據在內的各種數據的收發、程連接
?支持FTP 客戶端、服務器功能，支持VNC 服務器功能(計算機以外的客戶端僅支持顯示器畫面顯示)、BOOTP 功能
?1000BASE-T/100BASE-TX/10BASE-T
?USB2.0 專用
?支持循環通信(最大 1436 byte)、支持信息通信
?最大連接數 32
?遵循一致性測試 CT12 版
