LS-7000 系列 高速，高精度CCD測量儀器
型號： LS-7000 系列
品牌： 日本基恩士KEYENCE
產品描述

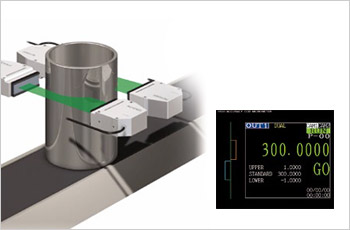

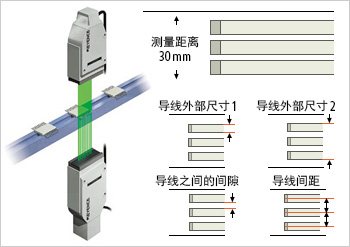

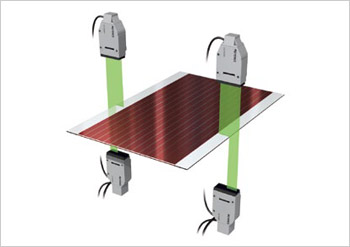

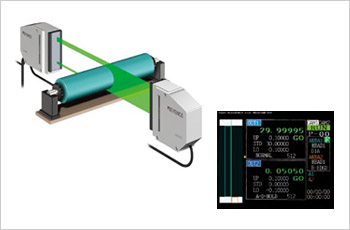

LS-7000 系列 復印滾輪的外徑和偏心同時測量 IC引線間距測量 金屬管的外徑測量 玻璃板的寬度或邊緣位置檢查 采用基恩士獨創的光學設計，沒有驅動部分，不會因浪涌干擾導致劣化。 不僅可測量靜止工件，連移動中的工件也能進行高精度測量。 例如測量位置一目了然的相機功能等，考慮了現場易用性的功能極為豐富。 在自動化和感測應用中實現卓越性能。 同時測量復印滾筒的外徑和偏心率 外徑測量 測量IC導線間距 檢查寬度或玻璃板的邊緣位置 測量光纖的外徑 膜寬測量 型號 LS-7070M LS-7070 LS-7030M LS-7030 類型 大直徑 標準 分類 帶觀察功能相機 設置支持的軟件 帶觀察功能相機 設置支持的軟件 測量距離 0.5 至 65 mm 0.3 至 30 mm 最小可檢測物體 0.5 mm 0.3 mm 發射器/接收器距離 250 ±50 mm 160 ±40 mm 重復精度 ±0.2 μm*1 ±0.15 μm*5 測量精度 ±3 μm*2 ±2 μm*6 采樣周期 2,400 個樣本/秒*3 CCD 掃描范圍 約 69 mm 約 33 mm 光源 GaN 綠色 LED 監控功能 提供 不提供 提供 不提供 環境抗耐性 外殼防護級 IP64*4 環境溫度 0 至 +50 °C 相對濕度 35 至 85 % RH (無凝結) 重量 發射器：約 540 g 發射器：約 540 g 發射器：約 420 g 發射器：約 420 g *1 當在測量區域中心測量直徑 20 mm 的棒材的外徑，而平均測量次數設置為 512 時 ±2σ 的值。 型號 LS-7010M LS-7010 類型 小直徑 分類 帶觀察功能相機 設置支持的軟件 測量距離 0.04 至 6 mm 最小可檢測物體 0.04 mm 發射器/接收器距離 60 ±5 mm 重復精度 ±0.06 μm*1 測量精度 ±0.5 μm*2 采樣周期 2,400 個樣本/秒*3 CCD 掃描范圍 約 7 mm 光源 GaN 綠色 LED 監控功能 提供 不提供 環境抗耐性 外殼防護級 IP64*4 環境溫度 0 至 +50 °C 相對濕度 35 至 85 % RH (無凝結) 重量 發射器：約 140 g 發射器：約 140 g *1 當在測量區域中心測量直徑 1 mm 的棒材的外徑，而平均測量次數設置為 512 時 ±2σ 的值。 型號 LS-7601*1 LS-7001*1 類型 高性能 標準 測量頭連接數量 2 (對所有測量頭類型完全兼容) 2 (除顯示器 (M) 型號以外對所有測量頭類型完全兼容) 顯示 測量顯示 5.5 英寸 TFT 液晶顯示 主顯示器：7 位紅色 LED (字符高度：20.3 mm) 最小顯示單位 0.01 至 100 μm (7 級可選) 顯示范圍 ±99.99999 至 ±9,999.9 mm (與最小顯示單位設置有關，mm/μm可選) 測量位置顯示器 顯示器圖像 (當連接帶觀察功能功能的測量頭時) 帶有紅色 LED 的 7 級顯示 公差檢查輸出顯示 5 級液晶指示燈 綠色 LED (GO)，紅色 LED x 2 (HI，LO) 輸入端子插座 同步 1、2 輸入 用于 OUT1 的無電壓輸入 自動歸零 1、2 輸入 重設 1、2 輸入 統計 1、2 輸入 用于 OUT1 的無電壓輸入 ― 程序選擇輸入 無電壓輸入 x 4 個輸入 輸出端子 模擬電壓輸出 ±10 V x 2 個輸出 警報輸出 NPN 開路集極輸出 (N.C.) 綜合判斷輸出 用于 OUT1 的 NPN 開路集極輸出 比較器預備輸出 選通 1、2 輸出 連接器 I/O SUB 模式 統計處理輸出 NPN 開路集極輸出 x 2 個輸出*2 ― 功能輸出 從聚焦，區域檢查和差接中選擇，NPN 開路集極輸出 x 2 個輸出*2 5 級比較器輸出 用于 OUT2 的 NPN 開路集極輸出*2 比較器預備輸出 脈沖輸出 BCD 模式 BCD 輸出 測量數據輸出 (信號 + 7 位)，可選擇 OUT1/OUT2，NPN 開路集極輸出*2 BCD 選擇輸出 NPN 開路集極輸出*2 BCD 選擇輸入 無電壓輸入*2 統計處理輸入 用于 OUT2 的無電壓輸入 ― 同步輸入 用于 OUT2 的無電壓輸入 重設輸入 自動歸零輸入 接口 RS-232C 測量數據輸出和控制 I/O，打印機 (傳輸率能選擇到最高 115,200 bps。) 視頻輸出 采用 NTSC 系統 (PIN 連接器) ― 主要功能 同時測量，區域設計，計算，平均，校正，16-程序存儲器，測量模式，自動歸零，打印， 同時測量，區域設計，計算，平均，校正，16-程序存儲器， 額定 電源電壓 24 VDC ±10 %*3 功率消耗 最大 1.2 A*3 最大 0.7 A*3 環境抗耐性 外殼防護級 IP64 (僅限面板表面) 環境溫度 0 至 +40 °C 相對濕度 35 至 85 % RH (無凝結) 重量 約 1,010 g 約 820 g *1 端子臺內部的 NPN 開路集極的標準是：最大 100 mA (40 V 最大)，殘留電壓最大 0.5 V。 型號 LS-H1W 類型 設置支持的軟件 支持 OS Windows 10*1 CPU Pentium III 400 MHz 或更高 存儲器容量 64 MB 或更多 硬盤可用空間 或更多 10 MB 顯示器 VGA (800 x 600 像素) 或更高，256 色或更高 PC接口 搭載 RS-232C (串行口) 接口。 備注 Excel：Excel 2010/2007/2003/2002/2000 *1 支持 Home、Pro、Enterprise 的各 Edition。 型號 LS-S11 類型 AC 電源支架 可用的控制器 LS-7001/LS-7601 額定 電源電壓 100 至 240 VAC ±10 %、50/60 Hz 功率消耗 最大 110 VA 環境抗耐性 環境溫度 0 至 +40 °C 相對濕度 35 至 85 % RH (無凝結) 重量 約 1.7 kg高速，高精度CCD測量儀器
產品應用
特性
可在現場穩定長期使用，因此能削減維護工時
可在現場進行高精度測量
搭載了豐富的易于在現場使用的功能
產品應用
測量頭：大直徑型/標準型
接收器：約 770 g
基座：約 660 g
接收器：約 730 g
基座：約 660 g
接收器：約 570 g
基座：約 430 g
接收器：約 470 g
基座：約 430 g
*2 當一根移動的直徑 20 mm 的棒材在 20 x 40 mm 的測量區域內被測量時發生的誤差。
*3 當使用防止相互干擾功能時 1,200 樣本/秒。
*4 連接器部分被除外。
*5 當在測量區域中心測量直徑 10 mm 的棒材的外徑，而平均測量次數設置為 512 時 ±2σ 的值。
*6 當一根移動的直徑 10 mm 的棒材在 10 x 20 mm 的測量區域內被測量時發生的誤差。測量頭：小直徑型
接收器：約 380 g
基座：約 220 g
接收器：約 340 g
基座：約 220 g
*2 當一根移動的直徑 1 mm 的棒材在 2 x 4 mm 的測量區域內被測量時發生的誤差。
*3 當使用防止相互干擾功能時 1,200 樣本/秒。
*4 連接器部分被除外。控制器
次顯示器：7 位紅色 LED (字符高度：9.9 mm) x 3
異常值消除，透明物體測量，測量點顯示，分組比較，NG歷史記錄，趨勢顯示，
統計處理，防止相互干擾，應用功能等
測量模式，自動歸零，打印，異常值消除，透明物體測量，防止相互干擾等
連接器 I/O 內部的 NPN 開路集極的標準是：最大 30 mA (30 V 最大)，殘留電壓最大 0.5 V。
無電壓輸入的標準是：ON 電壓最大 1 V，OFF 電流最大 0.6 mA。
*2 能選擇 SUB 模式或 BCD 模式。
*3 AC 電源能在 LS-S11 (AC 電源支架) 連接時使用。設置支持的軟件
Windows 7 (SP1 以后)*2
Windows Vista (SP2 以后)*3
Windows XP (SP3 以后)*4
*2 支持 Home Premium、Professional、Ultimate 的各 Edition。
*3 支持 Ultimate、Business、Home Premium、Home Basic 的各 Edition。
*4 支持 Professional Edition 及 Home Edition。AC 電源支架
