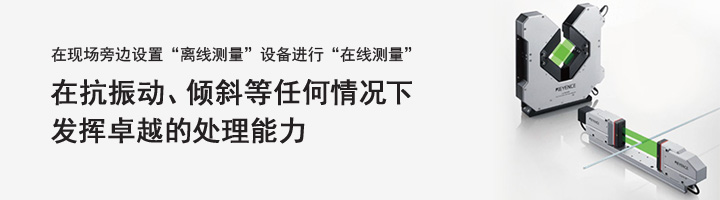

LS-9000 系列 超高速度、高精度數字測微計
型號： LS-9000 系列
品牌： 日本基恩士KEYENCE
產品描述
LS-9000 系列 細線的離線外形測量 軸承的外形測量 擠壓成型線材的2軸外徑測量 膜片的寬度測量 具備超快的采樣速度，即使目標物振動也可確實拍攝，進行準確測量。 由于內置可識別目標物傾斜的監控CMOS，因此能根據角度自動補正測量值，進行準確測量。 采用獨創的光學系統，除了沒有驅動部分以外，還可實現各種耐環境設定。 新增2軸型和大直徑型的測量頭 型號 LS-9006M*1 LS-9006*1 LS-9030M*1 LS-9030*1 類型 測量頭部件：小直徑型 測量頭部件：標準型 測量距離 0.04 mm (0.01 mm) 至 6 mm 0.3 mm (0.08 mm) 至 30 mm 最小可檢測物體 0.04 mm (0.01 mm) 0.3 mm (0.08 mm) 發射器/接收器距離 60 ±5 mm 160 ±40 mm 重復精度 ±0.03 μm*2 ±0.1 μm*6 測量精度 ±0.5 μm*3 ±2 μm*7 采樣周期 16,000 次/秒*4 發射器/接收器方向/位置檢測 檢測范圍 4 mm × 5 mm 20 mm × 24 mm 最小可檢測物體 0.04 mm 0.3 mm 重復精度 ±0.02 mm*5 ±0.2 mm*8 采樣周期 4,000 次/秒 光源 InGaN 綠色 LED 監控功能 有 無 有 無 環境抗耐性 外殼防護級 IP67 (包括接口部件) 環境光照 白熾燈/熒光燈：3,000 lux 以下 環境溫度 0 至 +50 °C 相對濕度 20 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 耐沖擊性 15 G/6 ms 材質 鋁 重量 發射器：約 130 g 發射器：約 130 g 發射器：約 440 g 發射器：約 440 g *1 () 內的數值為使用極細模式進行測量時的值。有關極細模式的精度，請咨詢就近的基恩士。 型號 LS-9006D LS-9030D 類型 測量頭部件：2 軸小直徑型 測量頭部件：2 軸標準型 測量距離 ?0.04 mm 至 ?6 mm ?0.3 mm 至 ?30 mm 最小可檢測物體 0.04 mm 0.3 mm 重復精度 ±0.03 μm*1 ±0.1 μm*4 測量精度 ±0.5 μm*2 ±2 μm*5 采樣周期 16,000 次/秒*3 光源 InGaN 綠色 LED 監控功能 無 環境抗耐性 外殼防護級 IP67 (包括接口部件) 環境光照 白熾燈/熒光燈：3,000 lux 以下 環境溫度 0 至 +50 °C 相對濕度 20 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 耐沖擊性 15 G/6 ms 材質 鋁 重量 約 4.8 kg 約 9 kg *1 在外徑模式的測量區域中心，把 ?1.0 mm 的圓棒外徑的測量平均次數設為 2,048 次后，執行測量時的 ±2σ 值。 型號 LS-9120M 類型 測量頭部件：大直徑型 測量距離 0.8 mm 至 120 mm 最小可檢測物體 0.8 mm 發射器/接收器距離 400 ±100 mm 重復精度 ±0.3 μm*1 測量精度 ±8.0 μm*2 采樣周期 16,000 次/秒 光源 InGaN 綠色 LED 監控功能 有 環境抗耐性 外殼防護級 IP67 (包括接口部件) 環境光照 白熾燈/熒光燈：3,000 lux 以下 環境溫度 0 至 +50 °C 相對濕度 20 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 耐沖擊性 15 G/6 ms 材質 鋁 重量 發射器：約 1,800 g、接收器：約 2,800 g、底座：約 1,600 g *1 在外徑模式的測量區域中心，把 ?40 mm 的圓棒外徑的測量平均次數設為 2,048 次后，執行測量時的 ±2σ 值。 型號 LS-9501*1 LS-9501P*3 測量頭連接數量 2 個 測量頭兼容性 有 顯示 最小顯示單位 0.01 μm 顯示范圍 ±99,999.99 μm 至 ±,9999.9 mm LED 顯示 POWER ON 指示燈、ERROR 指示燈 輸入端子插座 編碼輸入 NPN/PNP 集電極開路輸出、電壓輸出 (5 V/12 V/24 V)、線路驅動器輸出 同步 1、2 輸入 無電壓輸入 電壓輸入 自動歸零 1、2 輸入 重設 1、2 輸入 存儲器觸發輸入 存儲器有效輸入 存儲器數據清空輸入 統計 1、2 輸入 統計清空 1、2 輸入 程序選擇輸入 無電壓輸入 × 4 輸入 電壓輸入 × 4 輸入 輸出端子 模擬電壓輸出 ±10 V × 2 輸出、輸出阻抗 100 ? 模擬電流輸出 4 至 20 mA × 2 輸出、安全負載 MAX 350 ? 通用輸出 NPN 集電極開路輸出 × 10 輸出 PNP 集電極開路輸出 × 10 輸出 狀態 1、2 輸出 NPN 集電極開路輸出 PNP 集電極開路輸出 綜合判斷輸出 內存 FULL 輸出 選通 1、2 輸出 錯誤輸出 NPN 集電極開路輸出 (N.C.) PNP 集電極開路輸出 (N.C.) 接口 Ethernet 1000BASE-T / 100BASE-TX USB 支持 USB2.0 HI-SPEED (兼容 USB1.1 Full-SPEED) RS-232C 測量值輸出、控制輸入輸出、設定變更、波特率設定最高可選 115,200 bps 顯示設定面板 最多可連接 4 臺 LS-D1000。 額定 電源電壓 24 VDC ±10 %、包含紋波 (P-P) 最大消耗電流 未使用 LS-HA100 時：連接 1 個測量頭時 1.0 A 以下/連接 2 個測量頭時 1.4 A 以下 環境抗耐性 環境溫度 未使用 LS-HA100 時：0 至 +50 °C 相對濕度 20 至 85 % RH (無凝結) 重量 約 1,500 g *1 NPN 集電極開路輸出額定值：最大 50 mA (40 V以下)、剩余電壓 1 V 以下 型號 LS-HA100 測量頭連接數量 2 個 測量頭兼容性 有 顯示 LED 顯示 POWER ON 指示燈、測量頭狀態指示燈 輸出端子 模擬電壓輸出 ±10 V × 2 輸出、輸出阻抗 100 ? 模擬電流輸出 4 至 20 mA × 2 輸出、安全負載 MAX 350 ? 電源 由控制器供應 環境抗耐性 環境溫度 0 至 +45 °C 相對濕度 20 至 85 % RH (無凝結) 重量 約 600 g 型號 LS-H2*1 類型 設定輔助軟件 支持 OS Windows 10*2 支持語言 日語、英語、德語、中文 (簡體)、中文 (繁體) CPU Core2Duo、2 GHz 以上 存儲器容量 2 GB 以上 2 級緩存 2 MB 以上 硬盤可用空間 10 GB 以上 顯示器 XGA (1,024 × 768 pixel) 以上、256 色以上 接口 Ethernet Ethernet 1000BASE-T/100BASE-TX*6 *1 使用 Excel 發送功能時，請確認所用計算機內已安裝以下任一版本的 Excel。 型號 LS-D1000 顯示界面 測量值顯示區 顯示測量值：2 色、8 位、16 段顯示 程序編號顯示區 單色、2 位、7 段顯示 位置監控顯示區 一維顯示：2 色、32 段顯示 顯示刷新周期 5 次/秒 操作輸入界面區 數字鍵、功能鍵、鎖定鍵、同步輸入鍵、自動歸 顯示設定面板連接端口 配備 2 個 電源 由控制器供應 額定 最大消耗電流 0.19 A 以下 環境抗耐性 外殼防護級 IP65 (已安裝面板時僅適用正面部分) 環境溫度 0 至 +50 °C 相對濕度 20 至 85 % RH (無凝結) 重量 約 400 g 型號 CB-BD100*1 顯示 LED 顯示 POWER-ON LED 輸出端子 BCD 輸出 NPN 集電極開路輸出 × 4 系統*2 STROBE 輸出 NPN 集電極開路輸出 × 4 輸出 OUT 選擇輸出 輸入端子 OUT 選擇輸入 無電壓輸入 × 4 輸入 電源 由控制器供應 額定 最大消耗電流 0.16 A 以下 環境抗耐性 環境溫度 0 至 +50 °C 相對濕度 20 至 85 % RH (無凝結) 重量 800 g *1 每臺控制器最多可連接 1 臺本產品。 型號 CB-EP100 適用網絡 EtherNet/IPTM 及位移計獨有的協議 (套筒通信) Ethernet 符合標準 IEEE802.3 (10BASE-T)、IEEE802.3u (100BASE-TX) 傳送速度 10 Mbps (10BASE-T)、100 Mbps (100BASE-TX) 傳輸媒介 STP 或 3 類以上的 UTP (10BASE-T), 最大連接線長度 100 m (主機和 Ethernet 之間的長度) 最大集線器連接段數 4 段 (10BASE-T)，2 段 (100BASE-TX)*1 EtherNet/IPTM 支持功能 循環 (隱式) 通訊 (Implicit 訊息) 連接數 64 RPI 0.5 ms 至 10,000 ms (0.5 ms 單位) 循環 (隱式) 通訊允許通訊帶寬 6,000 pps 顯式訊息通訊 UCMM、3 類 合格測試要求 支持 A9 版 額定 電源電壓 24 VDC ±10 %、包含紋波 (P-P) (由測量儀的控制器單元供給) 最大消耗電流 0.12 A 以下 環境抗耐性 環境溫度 0 至 +50 °C 相對濕度 20 至 85 % RH (無凝結) 重量 約 470 g *1 使用交換集線器時，不限連接臺數。超高速度、高精度數字測微計
產品應用
特性
在工件振動的環境下也可準確測量
傾斜工件也可穩定測量
可在現場穩定長期使用，因此能削減維護工時
可支持各種需求的測量頭產品陣容
測量頭部件：標準型?小直徑型
接收器：約 300 g
底座：約 180 g
接收器：約 280 g
底座：約 180 g
接收器：約 500 g
底座：約 430 g
接收器：約 440 g
底座：約 430 g
*2 在外徑模式的測量區域中心，把 ?1.0 mm 的圓棒外徑的測量平均次數設為 2,048 次后，執行測量時的 ±2σ 值。
*3 在外徑模式的測量區域 2 mm × 4 mm 內，移動 ?1.0 mm 的圓棒并執行測量時的誤差。
*4 采樣周期隨設定的 OUT 數及相互干擾防護功能的使用而改變。
*5 在測量區域中心以平均測量次數 512 次測量 ?1.0 mm 的圓棒位置時的 ±2σ 值。
*6 在外徑模式的測量區域中心，把 ?10 mm 的圓棒外徑的測量平均次數設為 2,048 次后，執行測量時的 ±2σ 值。
*7 在外徑模式的測量區域 10 mm × 20 mm 內，移動 ?10 mm 的圓棒并執行測量時的誤差。
*8 在測量區域中心以平均測量次數 512 次測量 ?10 mm 的圓棒位置時的 ±2σ 值。測量頭部件：2 軸標準型?2 軸小直徑型
*2 在測量區域 2 mm × 2 mm 范圍內移動 ?1.0 mm 的圓棒，并進行測量時的誤差。
*3 采樣周期隨設定的 OUT 數及相互干擾防護功能的使用而改變。
*4 在外徑模式的測量區域中心，把 ?10 mm 的圓棒外徑的測量平均次數設為 2,048 次后，執行測量時的 ±2σ 值。
*5 在測量區域 10 mm × 10 mm 范圍內移動 ?10 mm 的圓棒，并進行測量時的誤差。測量頭部件：大直徑型
*2 在外徑模式的測量區域 40 mm × 120 mm 內，移動 ?40 mm 的圓棒并執行測量時的誤差。控制器
可編排測量值、公差判斷輸出、狀態輸出
可編排測量值、公差判斷輸出、狀態輸出
使用 LS-HA100 時：連接 3 個測量頭時 2.0 A 以下/連接 4 個測量頭時 2.3 A 以下*2
使用 LS-HA100 時：0 至 +45 °C
無電壓輸入額定值：ON 電壓 1 V以下、OFF 電流 0.6 mA 以下
*2 連接顯示面板、擴展組件時，請累加計算所連接臺數的消耗電流量。連接 LS-9006D、LS-9030D 時, 為 2 個測量頭。
*3 PNP 集電極開路輸出額定值：最大 50 mA (30 V以下)、剩余電壓 1 V 以下
電壓輸入額定值：最大輸入電壓 26.4 V、最小 ON 電壓 10.8 V、OFF 電流 0.6 mA 以下測量頭增設單元
設定輔助軟件
Windows 7 (SP1 以后)*3
Windows Vista (SP2 以后)*4
Windows XP (SP3 以后)*5
Excel 2010 (32 bit/64 bit)、Excel 2007、Excel 2003、Excel 2002
*2 支持 Home、Pro、Enterprise 的各 Edition。
*3 支持 Home Premium、Professional、Ultimate 的各 Edition。
*4 支持 Ultimate、Business、Home Premium、Home Basic 的各 Edition。
*5 支持 Professional Edition 及 Home Edition。
*6 與 LAN 之間的連接及經由路由器的連接，不屬于保修對象。顯示設定面板
顯示 OUT 編號：單色、2 位、7 段顯示
顯示公差判斷：HH，HI，GO，LO，LL 單色顯示
顯示控制狀態：TIM、ZERO 指示燈單色顯示
二維顯示：單色、7 × 7 矩陣顯示
零鍵、重設鍵、回車鍵、退出鍵、方向鍵 (4 個)BCD 輸出單元
NPN 集電極開路輸出額定值：最大 30 mA (30 V 以下)、殘余電壓 0.5 V 以下
無電壓輸入額定值：ON 電壓 1 V、OFF 電流 0.6 mA 以下
*2 可從 BCD 輸出 (29 bit、有符號)、Binary 輸出 (25 bit、采用 2 的補碼表示負值)、判決輸出中選擇EtherNet/IP? 單元
STP 或 5 類以上的 UTP (100BASE-TX)
顯式訊息通訊 (Explicit 訊息)，支持 UCMM 及 3 類
