TM-3000 系列 二維高速投影尺寸測量儀
型號： TM-3000 系列
品牌： 日本基恩士KEYENCE
產品描述

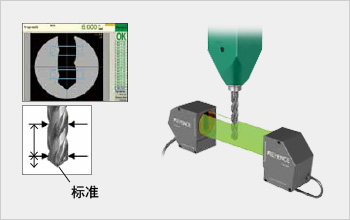

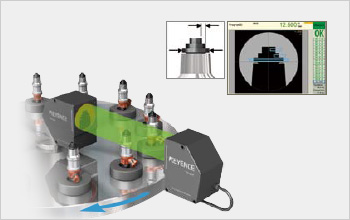

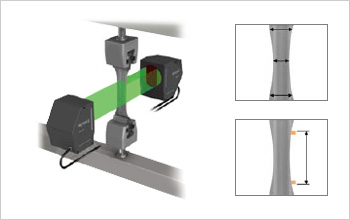

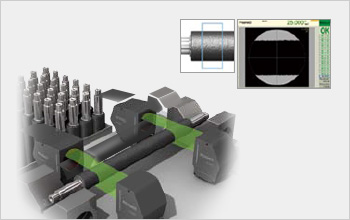

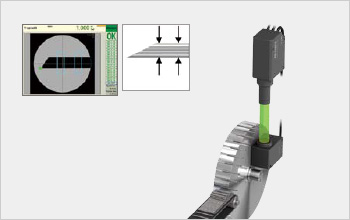

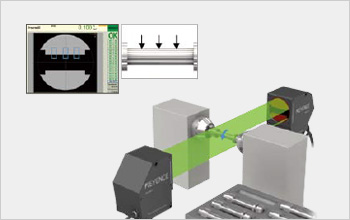

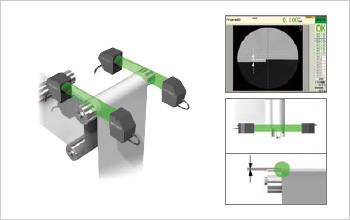

TM-3000 系列 測量鉆頭的外徑、角度 測量注射器的外徑 測量發動機閥的尺寸 測量金屬加工品的外徑 可從獲取的投影中同時測量最多16個部位的尺寸。 既是投影儀，又具備高速采樣和位置補正功能，讓在線測量更穩定。 采用基恩士獨創的光學設計，免除了驅動部分，且不會產生因浪涌噪聲導致的劣化。 在自動化和感應應用中實現卓越性能。 測量導管的外徑 測量打印機滾軸的外徑 測量注射針頭的外徑 測量電磁閥的多點偏移 測量鉆頭的外徑 測量呼吸器的高度差及外徑 測量安瓿的外徑 測量薄膜厚度 測量張力試驗機上測試材料變形程度 測量鑄錠寬度和刻痕 測量發動機閥的尺寸 型號 TM-006 TM-040 TM-065 測量范圍 ?6 mm ?40 mm ?65 mm 最小檢測物體 0.04 mm 0.3 mm 0.5 mm 發射器/ 接收器距離 60 mm 180 mm 270 mm 光源 GaN 綠色LED InGaN 綠色LED 測量位置精度 ±0.5 μm*1 ±2 μm*5 ±3 μm*7 重復精度 ±0.06 μm*2 ±0.15 μm*6 ±0.2 μm*8 采樣周期(觸發間隔) 5.5 ms（初始設置時為33 ms）*3 環境抗耐性 外殼防護級 IP64*4 環境溫度 0 至 +50 °C 相對濕度 35 至 85 % RH (無凝結) 材料 鋁 重量 發射器 約 140 g 約 560 g 約 1280 g 接收器 約 340 g 約 720 g 約 1460 g 底座 約 220 g 約 630 g 約 1500 g *1 測量區域 2 mm × ?4 mm 的范圍內，測量本公司標準對象物 (校正玻璃刻度尺) 的寬度時產生的誤差 型號 TM-3001 TM-3001P 傳感頭兼容性 有 可連接臺數 最大2 臺*1 顯示 最小顯示范圍 0.01μm、0.001 mm2、0.01° 最大顯示范圍 ±9999.99 mm、±99999.9 mm2、±99999.9° 輸入端子臺 激光遙控器聯鎖輸入 無電壓輸入*2 觸發輸入(測量頭A 用) 無電壓輸入*2 電壓輸入*2 同步1 輸入 自動歸零1 輸入 重置輸入 輸出端子臺 模擬電壓輸出 ±10 V x 2 輸出、輸出阻抗 100 Ω*2 綜合判斷輸出 NPN 開路集極輸出*2 PNP 開路集極輸出*2 錯誤輸出 NPN 開路集極輸出 (N.C.)*2 PNP 開路集極輸出 (N.C.)*2 忙碌輸出 NPN開路集極輸出*2 PNP開路集極輸出*2 觸發輸入允許輸出(測量頭A用) 校正錯誤輸出 擴展連接器 觸發輸入(測量頭B 用) 無電壓輸入*2 電壓輸入*2 同步2 輸入 自動歸零2 輸入 程序切換輸入 無電壓輸入 x 4 輸入*2 電壓輸入 x 4 輸入*2 存儲卡保存輸入 無電壓輸入*2 電壓輸入*2 判斷、二進制輸出 3 級判斷輸出：OUT1 至 OUT16 判斷輸出 3 級判斷輸出：OUT1 至 OUT16 判斷輸出 脈沖輸出 NPN 開路集極輸出*2 PNP 開路集極輸出*2 觸發輸入允許輸出(測量頭B 用) 模擬 RGB 顯示器輸出 SVGA (800 x 600 像素) RS-232C 接口 測量數據輸出及控制輸入輸出 (傳輸率能選擇到最高115200 bps) USB 接口 USB2.0 HI－SPEED 適用 (USB1.1 Full－SPEED 互換) Ethernet 接口 1000BASE－T / 100BASE－TX / 10BASE－T 存儲卡 SD 卡 CA－SD4G (4 GB)、CA－SD1G (1 GB)適用 主要功能 位置校正、OUT 名變更、測量模式選擇（外徑、高度、高度差、位置、寬度、距離、交點距離、角度、半徑、圓度、坐標、面積、搜索、 額定 電源電壓 24 VDC ±10 %、紋波 (P-P) 10 % 以下 額定值 消耗電流 連接1 臺測量頭時 480 mA 以下/ 連接2 臺測量頭時 550 mA 以下 環境抗耐性 環境溫度 0 至 +50 °C 相對濕度 35 至 85 % RH (無凝結) 材料 聚碳酸酯 重量 約 1,120 g *1 個測量頭只能連接2 臺同型號設備二維高速投影尺寸測量儀
![同時測量多點的外徑、高度差。在線/離線均可使用的多功能外徑測量儀。二維高速投影尺寸測量儀 TM-3000 系列 [下載目錄]](/Uploads/image/20180921/1537512088111108.jpg)
產品應用
特性

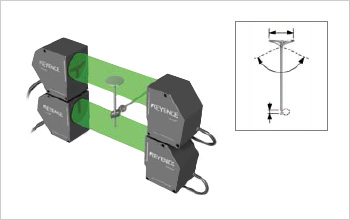

可同時測量多點的外徑、高度差，因此可縮短單件產品生產時間。

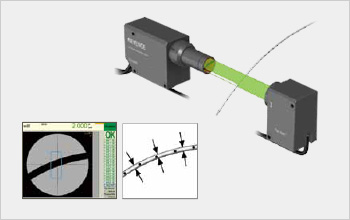

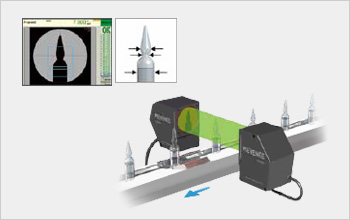

移動目標物也可無偏差測量
可在現場穩定長期使用，因此可削減維護工時。
產品應用
*2 當在測量區域中心測量本公司標準對象物 (校正玻璃刻度尺) 的寬度，而平均測量次數設置為 16、平均 1.3 mm 生產線時 ±2σ 的值
*3 測量范圍最小時，其他為初始設置
*4 連接器部分除外
*5 當在測量區域 10 mm × ?26 mm 的范圍內測量本公司標準對象物 (校正玻璃刻度尺) 的寬度時產生的誤差
*6 當在測量區域中心測量本公司標準對象物 (校正玻璃刻度尺) 的寬度，而平均測量次數設置為 16、平均 8 mm 生產線時 ±2σ 的值
*7 當在測量區域 20 mm × ?40 mm 的范圍內測量本公司標準對象物 (校正玻璃刻度尺) 的寬度時產生的誤差
*8 當在測量區域中心測量本公司標準對象物 (校正玻璃刻度尺) 的寬度，而平均測量次數設置為 16、平均 14 mm 生產線時 ±2σ 的值
二進制輸出*3：OUT1 至 OUT16 測量數據輸出(21 bps)
NPN 開路集極輸出*4
二進制輸出*3：OUT1 至 OUT16 測量數據輸出(21 bps)
PNP 開路集極輸出*4
鏈接檢查、節距）、OUT 間演算、輔助測量（直線邊緣、圓弧邊緣、外接線邊緣、中心線、交點、2 點間直線、任意直線、任意點）、縮放、
平均、計量、測量值警報設定、公差設定、自動歸零、存儲（數據、圖像）、存儲卡保存、程序存儲功能、觸發模式變更、防止相互干擾、
測量范圍可變、檢測閾值變更、標準功能、姿勢校正、顯示語音切換、設定支持軟件、觸發間隔· 測量時間顯示功能等
*2 ·NPN/PNP 開路集極輸出的額定值（輸出端子臺）：最大50 mA（30 V 以下）、殘留電壓：1.4 V 以下（50 mA）1.0 V 以下（20 mA）
·NPN/PNP 開路集極輸出的額定值（擴展連接器）：最大50 mA（30 V 以下）、殘留電壓：1.0 V 以下
·無電壓輸入的額定值為，ON 電壓1 V 以下、OFF 電流0.3 mA 以下（觸發輸入端子為ON 電壓5 V 以下、OFF 電流1 mA 以下）
·電壓輸入的額定值為，最大額定26.4 V、ON 電壓10.8 V、OFF 電流0.3 mA（觸發輸入端子為、最大額定26.4 V、ON 電壓10.8 V、OFF 電流1 mA）
*3 分時輸出OUT1 至OUT8 的判斷結果、OUT9 至OUT16 的判斷結果、二進制測量數據
*4 額定值：最大 50 mA(30 V 以下)、殘留電壓：1.0 V 以下
