LJ-G5000 系列 高精度2D激光位移傳感器
型號： LJ-G5000 系列
品牌： 日本基恩士KEYENCE
產品描述
LJ-G5000 系列 LJ-G系列可在X及Z方向上精確測量物體表面的輪廓?？赏高^28種測量模式測量表面輪廓上的高度、寬度及間隙。 可在8個點上同時進行測量。 E3-CMOS 影像傳感器提供穩定的測量 Quatro連接系統可實現同類中最高的取樣速度，達到3.8ms。 3.8ms的高速取樣速度，F(xiàn).S.的0.1％的高精度 簡單設置菜單 (同類最快) 傳感頭（雙傳感頭連接） 控制器 周邊 型號 LJ-G015K LJ-G015 LJ-G030 LJ-G080 LJ-G200 設置 鏡面反射型 漫反射型 參考距離 15 mm 30 mm 80 mm 200 mm 測量范圍 Z 軸 (高度) ±2.3 mm ±2.6 mm ±10 mm ±23 mm ±48 mm X 軸 (寬度) 近 6.5 mm 20 mm 25 mm 51 mm 參考距離 7.0 mm 22 mm 32 mm 62 mm 遠 7.5 mm 25 mm 39 mm 73 mm 光源 類型 紅色半導體激光 波長 655nm (可見光), 2類激光產品 (JIS C6802) 輸出 0.95 mW 激光分類 2 類激光產品 (IEC 60825-1), II 類激光產品 (FDA (CDRH) Part 1040.10) 光斑形狀 (在參考距離處) 約 32 μm × 12 mm 約 40 μm × 25 mm 約 80 μm × 46 mm 約 180 μm × 70 mm 再現性 Z 軸 (高度) 0.2 μm*1 1 μm*1 2 μm*1 X 軸 (寬度) 2.5 μm*2 5 μm*2 10 μm*2 20 μm*2 線性 Z 軸 (高度) ±0.1% F.S.*3 采樣周期(觸發間隔) 3.8 ms*4 溫度特征 0.02% F.S./°C 環境抗耐性 外殼防護級 IP67 (IEC60529) 環境光照 白熾燈/熒光燈：最大 5,000 lux*5 環境溫度 0 至 +50 °C 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 材料 鋁 重量 約 260 g 約 290 g 約 350 g 約 480 g *1 值在 64 次之后獲得，平均在參考距離。目標是 KEYENCE 標準物體。值是"高度"模式中各個寬度的平均值。 型號 LJ-G5001 LJ-G5001P 傳感頭兼容性 測量模塊無須工廠再校對即可互換 兼容 可連接的傳感器數量 最大 2 個模塊 最多 2 個裝置 顯示 最小顯示單位 0.1 μm*1，0.001 mm2，0.01 ° 最大顯示范圍 ±99999.9 mm, ±999999 mm2, ±99999.9° 輸入端子座 激光遠程互鎖輸入 無電壓輸入 *2 無電壓輸入 輸入端子臺 觸發器輸入 對于感測頭 A，為無電壓輸入 對于感測頭 A，為電壓輸入 計時 1 輸入 無電壓輸入 電壓輸入 輸入端子座 自動歸零 1 輸入 復位輸入 輸出端子座 模擬電壓輸出 ±10 V x 2 輸出，輸出阻抗: 100 Ω ±10 V x 2 輸出，輸出阻抗：100 Ω 總體判斷輸出 NPN 集電極開路輸出 PNP 集電極開路輸出 誤差輸出 NPN 集電極開路輸出 (N.C.) PNP 集電極開路輸出 (N.C.) 過程輸出 NPN 集電極開路輸出 PNP 集電極開路輸出 觸發器輸入啟用輸出 對于感測頭 A，為 NPN 集電極開路輸出 對于感測頭 A，為 PNP 集電極開路輸出 調整后誤差輸出 擴展連接器 計時 2 輸入 無電壓輸入 電壓輸入 自動歸零 2 輸入 觸發器輸入 對于感測頭 B，為無電壓輸入 對于感測頭 B，為電壓輸入 程序切換輸入 無電壓輸入，4 個輸入 電壓輸入，4 個輸入 存儲卡保存輸入 無電壓輸入 電壓輸入 激光關閉輸入 對于感測頭 A/B，為無電壓輸入 對于感測頭 A/B，為電壓輸入 判斷/二進制輸出 3 等級判斷輸出：OUT1 至 OUT8、總體判斷輸出 3 等級判斷輸出：OUT1 至 OUT8、總體判斷輸出 選通脈沖輸出 NPN 集電極開路輸出 PNP 集電極開路輸出 觸發器輸入啟用輸出 對于感測頭 B，NPN 集電極開路輸出 對于感測頭 B，為 PNP 集電極開路輸出 調整后誤差輸出 模擬 RGB 顯示器輸出 SVGA (800×600像素) SVGA (800 x 600 像素) RS-232C 接口 測量數據輸出與控制輸入/輸出 (最大波特率：115200 位/秒，可選) USB 接口 支持USB2.0 HI-SPEED (兼容USB1.1 Full-SPEED) 符合 “USB 2.0 版高速” (兼容“USB 1.1 全速”) Ethernet 接口 100BASE-TX/10BASE-T*4 100BASE-TX/10BASE-T 存儲卡 支持NR-M32 (32MB)、GR-M256 (256MB)、NR-M1G (1GB) (FAT32) 兼容 NR-M32 (32 MB), GR-M256 (256MB), 以及 NR-M1G (1GB). (采用 FAT32) 主要功能 感測頭計算、輪廓調整、濾波器、平滑處理、平均、位置調整、OUT 名稱更改、測量模式選擇 額定 電源電壓 24 VDC ±10 %、紋波 (P-P) 10 % 以下 最大消耗電流 1 個感測頭時為 800 mA 或更小/2 個感測頭時為 1 A 或更小 環境抗耐性 環境溫度 0 至 +50 °C 相對濕度 35 至 85 % RH (無凝結) 重量 約 1,050 g *1 僅在連接 LJ-G015 或 LJ-G015K 時。連接其它傳感器頭時，最小顯示單位為 1 μm。 型號 LJ-H1W 支持 OS Windows 10*1 CPU Pentium III 400 MHz 或更高級的處理器 存儲器容量 128 MB 或更大 硬盤可用空間 30 MB 或更大 顯示器 XGA (1024 x 768 像素) 或更高，256 色或更高 PC接口 包含以下之一：USB 2.0/1.1*5、以太網*6、RS-232C (串行端口) *1 支持 Home、Pro、Enterprise 的各 Edition。高精度2D激光位移傳感器
特性
選擇指南
傳感頭

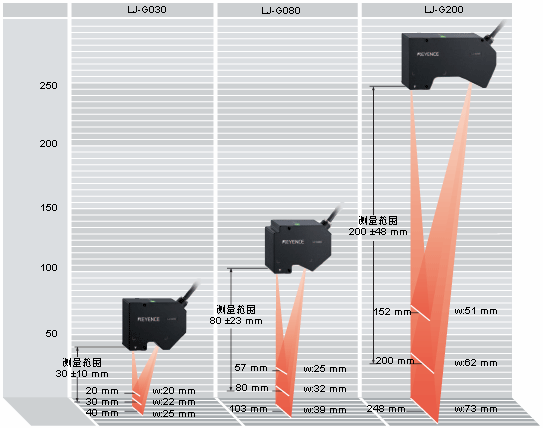

LJ-G030 LJ-G080 LJ-G200 Z 軸（高度） 30 ±10 mm 80 ±23 mm 200 ±48 mm X 軸（寬度） 22 mm 32 mm 62 mm Z 軸再現性 1 μm 1 μm 2 μm X 軸再現性 5 μm 10 μm 20 μm 控制器
系統
*2 值在 64 次之后獲得，平均在參考距離。目標是 ?10 mm 銷規。值是"位置"模式中經過 16 次"平滑"處理之后的邊界值。
*3 目標是 KEYENCE 標準物體。值是“高度”模式中各個寬度的平均值。
*4 條件為初始設置、最小測量范圍，并且是單次平滑處理
*5 瞄準受照白紙時感測頭的接收器上的照度。
二進制輸出：OUT1 至 OUT8 測量數據輸出 (21 位)
NPN 集電極開路輸出*3
二進制輸出：OUT1 至 OUT8 測量數據輸出 (21 位)
PNP 集電極開路輸出*3
(高度、位置、縫隙、寬度、中心位置、截面積、交叉、角度、輪廓比較、輪廓跟蹤)、
縮放、平均、測量、測量值報警、容差設置、自動歸零、存儲 (數據/輪廓)、
存儲卡保存、程序存儲、觸發器模式更改、相互抗干擾、測量范圍更改、
校正、激光光線調整、采樣時間設置、屏蔽、輪廓報警設置、傾斜調整、高度調整、
顯示語言切換、設置支持軟件連接、觸發間隔/測量時間顯示等
*2 (NPN 型) 無電壓輸入額定值: 電壓 ON (開) 時 1 V 或更少，電流 OFF (關) 時 0.6 mA 或更少。 (PNP 型) 電壓輸入額定值: 電壓 ON (開) 時 10.2 V 或更大 (最大 26.4 V)，電流 OFF (關) 時 0.6 mA 或更少。
*3 NPN 集電極開路輸出的額定值：最大 50 mA (最大 30 V)，殘余電壓最大 1 V。PNP 集電極開路輸出：最大 50 mA (最大 30 V)，殘余電壓最大 1 V。無電壓輸入的額定值：
“打開”電壓 1 V 或更小，“關閉”電流 0.6 mA 或更小 (觸發器輸入端子：“打開”電壓 1 V 或更小，“關閉”電流 1.0 mA 或更小) 電壓輸入的額定值：額定最大 26.4 V，“打
開”電壓 10.8 V 或更小，“關閉”電流 0.6 mA 或更小 (觸發器輸入端子：額定最大 26.4 V，“打開”電壓 10.8 V 或更小，“關閉”電流 1.0 mA 或更小)
*4 專用于與 IV 系列 傳感器的連接；
Windows 7 (SP1 以后) *2
Windows Vista (SP2 以后) *3
Windows XP (SP3 以后) *4
*2 支持 Home Premium、Professional、Ultimate 的各 Edition。
*3 支持 Ultimate、Business、Home Premium、Home Basic 的各 Edition。
*4 支持 Professional Edition 及 Home Edition。
*5 經由 USB 集線器的連接，不屬于保修對象。
*6 與 LAN 之間的連接及經由路由器的連接，不屬于保修對象。
