測量儀/測量傳感器>>激光位移傳感器(1D)
LJ-V7000 系列 超高速輪廓測量儀
型號： LJ-V7000 系列
品牌： 日本基恩士KEYENCE
產品描述

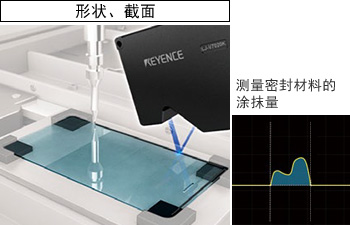

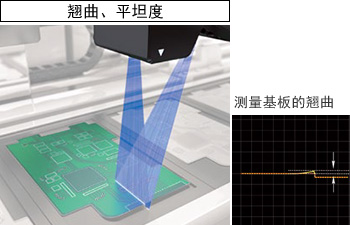

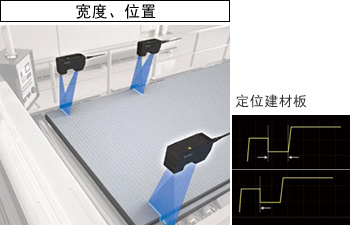

LJ-V7000 系列 檢測激光拼焊板的焊接形狀 翹曲、平坦度 寬度、位置 形狀、截面 世界上率先在2D激光位移傳感器中采用藍色激光，實現穩定測量。 通過新開發的寬廣動態量程CMOS，使前所未見的高速性和穩定性并存。 通過充實的補正功能，可實時應對目標物的位置偏移、晃動、傾斜等。 僅需3步即完成設定，無論是老手還是新手，任何人皆可輕松設定。 在自動化和感應應用中實現卓越性能。 型號 LJ-V7001 LJ-V7001P 可連接的傳感器數量 最多2 個 顯示 最小顯示單位 0.1 ?μm、0.00001 mm2、0.01° 最大顯示范圍 ±9999.99mm、±9999.99mm2 輸入端子臺 激光遙控器聯鎖輸入 無電壓輸入*1 編碼輸入 支持NPN 開路集電極輸出、電壓輸出(5 V/12 V/24 V)、線路驅動器輸出 觸發器輸入 無電壓輸入*1 電壓輸入*3 同步1,2 輸入 自動歸零1,2 輸入 重設 1、2 輸入 測量開始/ 停止輸入 存儲開始/ 停止輸入 清除內存輸入 激光關閉輸入 程序切換輸入 無電壓輸入4 輸入*1 電壓輸入4 輸入*3 輸出端子臺 模擬電壓輸出 ±10 V×2 輸出輸出阻抗：100? OUT判斷輸出 NPN 開路集電極輸出12 輸出*2 PNP 開路集電極輸出12 輸出*4 選通輸出 NPN 開路集電極輸出*2 PNP 開路集電極輸出*4 觸發無效輸出 內存 FULL 輸出 準備輸出 錯誤輸出 NPN 開路集電極輸出(N.C.)*2 PNP 開路集電極輸出(N.C.)*4 PC接口 Ethernet 1000BASE-T/100BASE-TX USB 符合USB2.0 HI-SPEED 標準(兼容USB1.1Full-SPEED 互換) RS232C 測量數據輸出和控制輸入/ 輸出(最高波特率：115200bps可選) 額定 電源電壓 24 VDC ±10 %、包含紋波 (P-P) 消耗電流 1 個傳感頭時為 1.3 A 以下、2 個傳感頭時為 1.9 A 以下 環境抗耐性 環境溫度 0 至 +50 °C 相對濕度 20 至 85 % RH (無凝結) 重量 約 1,500 g *1 非電壓輸入的額定功率：開啟電壓為1 V 或更低關閉電流為0.6 mA 或更低 型號 LJ-VM100 監視器輸出 模擬RGB XGA(1024 × 768) 額定 電源電壓 由控制器供電 功率消耗 2.5 W 以下 環境抗耐性 環境溫度 0 至 +50 °C 相對濕度 20 至 85 % RH (無凝結) 重量 約 400 g 型號 LJ-V7020K*1 LJ-V7020*1 LJ-V7060K LJ-V7060 LJ-V7080 LJ-V7200 LJ-V7300 安裝狀態 鏡面反射 漫反射 鏡面反射 漫反射 參考距離 24.2 mm 20 mm 54.6 mm 60 mm 80 mm 200 mm 300 mm 測量范圍 Z 軸 (高度) ±2.3 mm ±2.6 mm ±7.6 mm ±8 mm ±23 mm ±48 mm ±145 mm X 軸 (寬度) 近 6.5 mm 8 mm 13.5 mm 25 mm 51 mm 110 mm 參考距離 7 mm 14 mm 15 mm 32 mm 62 mm 180 mm 遠 7.5 mm 8 mm 39 mm 73 mm 240 mm 光源 類型 藍色半導體激光 波長 405 nm(可見光) 激光分類 2M 類激光產品*2 2 類激光產品 2M 類激光產品*2 2 類激光產品 輸出 10 mW 4.8 mW 10 mW 4.8 mW ( 參考距離上的)光點直徑 約 14 mm × 35 μm 約 21 mm × 45 μm 約 48 mm × 48 μm 約 90 mm × 85 μm 約 240 mm × 610 μm 重復精度 Z 軸 (高度) 0.2 μm*4*5 0.4 μm*4*5 0.5 μm*4*5 1 μm*4*5 5 μm*4*5 X 軸 (寬度) 2.5 μm*4*6 5 μm*4*6 10 μm*4*6 20 μm*4*6 60 μm*4*6 線性 Z 軸 (高度) ±0.1% 的 F.S.*7 ±0.05 至 ±0.15% 的 F.S.*7*12 輪廓數據間隔 X 軸 (寬度) 10 μm 20 μm 50 μm 100 μm 300 μm 取樣頻率(觸發間隔) 最快 16 μs (高速模式)、最快 32μs (高性能模式)*8 溫度特征 0.01% 的 F.S./℃ 環境抗耐性 外殼防護級 IP67 (IEC60529)*9 環境光照 白熾燈：最大 10,000 lux*10 環境溫度 0 至 +45 °C*11 相對濕度 20 至 85 % RH (無凝結) 抗震性 10 至 57 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 3 個小時 耐沖擊性 15 G/6 ms 材料 鋁 重量 約 410 g 約 450 g 約 400 g 約 550 g 約 1000 g *1 無法使用 W 偏光功能。超高速輪廓測量儀
產品應用
特性
可穩定且高精度測量所有難以檢測的工件
即使是超高速采樣也可穩定測量
豐富配備真正“在線”易用的功能
任何人皆可簡單設定
![[step1] 拍攝設定 [step2] 測量設定 [step3] 輸出設定](/Uploads/image/20180921/1537501249124150.jpg)
產品應用

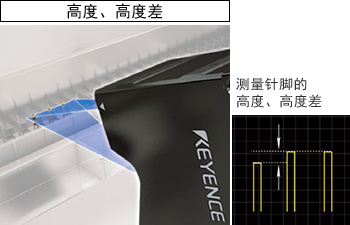

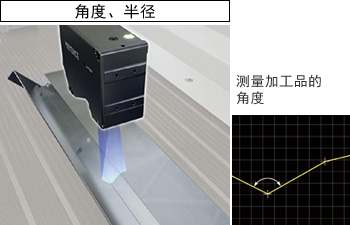

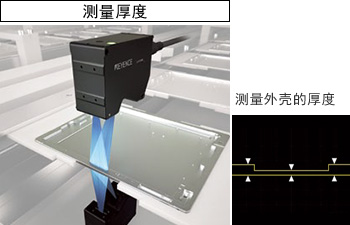

2D 測量

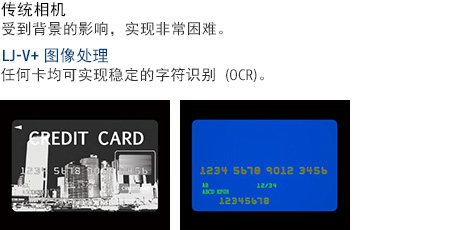

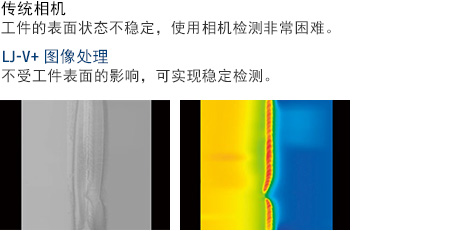

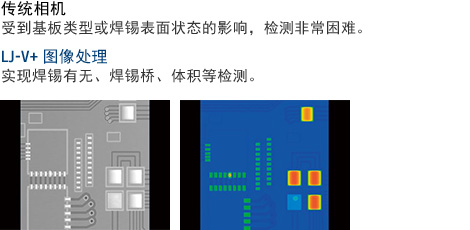

3D 測量（ 圖像處理）
(16 OUT×3 級判定結果可自由分配)
(16 OUT×3 級判定結果可自由分配)
*2 NPN 開路集電極輸出的額定功率：最大50 mA(最大40 V)最大殘壓1 V
*3 電壓輸入的額定功率：最大輸入電壓為26.4 V最小開啟電壓為10.8 V關閉電流為0.6 mA 或更低
*4 PNP 開路集電極輸出的額定功率：最大50 mA(最大30 V)最大殘壓1 V
附帶觸摸屏顯示器(CA-MP120T)專用接頭
(F.S.=4.6 mm)
(F.S.=5.2 mm)
(F.S.=15.2 mm)
(F.S.=16 mm)
(F.S.=46 mm)
(F.S.=96 mm)
(F.S.=290 mm)
(IEC60825-1、FDA(CDRH) Part 1040.10*3)
(IEC60825-1、FDA(CDRH) Part 1040.10*3)
(IEC60825-1、FDA(CDRH) Part 1040.10*3)
(IEC60825-1、FDA(CDRH) Part 1040.10*3)
*2 請不要用光學器材(如雙目放大鏡、放大鏡、顯微鏡、望遠鏡及雙筒望遠鏡等)直接觀測激光光束。
用光學器材觀察激光輸出可能會對眼睛造成傷害。
*3 FDA (CDRH) 的激光分類是基于 IEC60825-1 并根據 Laser Notice No.50 的要求而實施的。
*4 在參考距離上取 4096 次平均值即為該值。
*5 測量目標物為基恩士標準物體。在高度模式中取初始設定范圍高度的平均值即為該值。其他為初始設定。
*6 測量目標物為針規。在位置模式中測量針規 R 面和邊緣的交點位置即為該值。其他為初始設定。
*7 測量目標物為基恩士標準物體。在經過 64 次平滑處理和 8 次平均化后測得的輪廓數據。其他為初始設定。
*8 高速模式是指測量范圍最小、Binning 功能開啟、拍攝模式為標準、并列拍攝功能開啟時的狀態。其他為初始設定。
高性能模式是指測量范圍最小、Binning 功能開啟、拍攝模式為標準時的狀態。其他為初始設定。
*9 連接了傳感頭電纜 (CB-B*) 或延長電纜 (CB-B*E) 時的值。
*10 白紙測量時、在對準受照白紙時傳感頭受光面的光亮程度。
*11 傳感頭需安裝在金屬板上使用。
*12 直線性隨測量范圍的不同而異。
