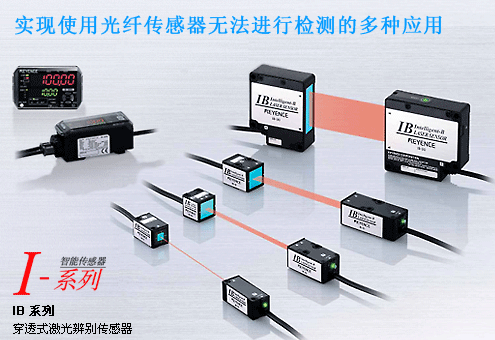

IB 系列 穿透式激光辨別傳感器
型號： IB 系列
品牌： 日本基恩士KEYENCE
產品描述
IB 系列 光軸校正容易，在容易變臟的環境中，也可以長期穩定檢測。不止有高性能，還有高性價比。 采樣速率高達 80 μs 區分精度高達 5 μm 新功能：包括自動調整 可選的顯示器 [面板/DIN] 通信單元 [RS-232C/BCD] 支持從簡單區分到高精度檢測的所有應用 液晶行業 在各種液晶制造過程中，可用于在運送期間檢測玻璃板是否存在。 可以對光透過量進行高精度區分，因此可以實現穩定的檢測。 電子行業 在安裝過程中，此設備可以對很小目標上的芯片梯度與/或芯片是否存在進行準確的檢測。 此外因為采樣速率為 80 μs，它還可以用于高速生產線上的檢測。 電氣行業 通過同時感測 2 個位置，設備可檢測到運送過程中的供紙方向與/或傾斜角度。 同時借助小型感測器頭和高速采樣能力，還可以對物體內部進行連續測量。 金屬行業 對金屬構件內部或處于裝配過程中的各種軸的差異進行檢測。 通過使用內含的保持功能，無需停止目標即可進行測定。 塑料行業 通過測量激光的光透過量，該設備可準確地捕捉透明薄膜中存在的任何差異。 此外，通過沿寬度對準多個設備，可實現在多個點上對是否存在涂層不均勻情況進行持續性的檢測。 工廠 通過測量穿過玻璃的激光透過量，可以確定工廠廢水的渾濁度。 此外還可將判斷值設定在 0 與 100% 之間。 食品與制藥行業 包裝后檢測直徑判斷，以及將瓶蓋安放到瓶子上后瓶蓋的緊密性。 由于采樣速度高，可實現在傳送帶上執行檢測而無需停止目標。 食品與制藥行業 通過測量激光的光透過量，可以非常精確地檢測出液位。 此外通過使用小型傳感頭，還可以將設備放置在非常狹窄的空間中。 型號 IB-01 IB-05 IB-10 IB-30 光源 類型 可見光半導體激光，波長：660 nm 激光分類 1 類(IEC 60825-1, GB7247.1，F(xiàn)DA (CDRH) Part 1040.10*1) 安裝距離 0 至 2,000 mm 0 至 300 mm 檢測范圍 ?1 mm (安裝距離 0 至 300 mm) 5 mm 10 mm 30 mm 采樣周期 12,500 次/秒 (80 μs) 最小可檢測物體 ?8 μm (安裝距離 0 至 300 mm) ?0.05 mm*2 ?0.1 mm*2 ?0.2 mm*2 重復精度 5 μm (距離 0 至 300 mm)*3 5 μm*3 10 μm*3 溫度特征 ±0.2 % F.S./°C*4 ±0.1 % F.S./°C (±5 μm)*4 ±0.1 % F.S./°C (±10 μm)*4 ±0.1 % F.S./°C (±30 μm)*4 工作狀態指示燈 激光發射警告指示燈：綠色 LED 環境抗耐性 環境光照 白熾燈：5,000 lux、日光：10,000 lux 白熾燈：5,000 lux、日光：5,000 lux 白熾燈：10,000 lux、日光：10,000 lux 環境溫度 0 至 +40 °C (無凍結) 0 至 +50 °C (無凍結) 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 各軸 2 個小時 材料 外殼 PBT 鍍鋅壓鑄 鏡頭蓋 玻璃 電纜 PVC (2 m) 重量 約 140 g 約 180 g 約 220 g 約 510 g *1 FDA (CDRH) 的激光分類是基于 IEC 60825-1 并根據 Laser Notice No.50 的要求而實施的。 型號 IB-1000 IB-1500 IB-1050 IB-1550 類型 DIN 導軌安裝 面板安裝 DIN 導軌安裝 面板安裝 主模組/擴展單元 主模組 擴展單元 傳感頭兼容性 有 顯示 顯示分辨率 0.01 %、0.1 %、1 % (可選) 顯示范圍 –99.999 至 99.999、–99.99 至 99.99、–99.9 至 99.9、–99 至 99 (可選) 數字顯示方式 雙位 7 段顯示，上級：紅色/5 位，下級：綠色/5 位 工作指示燈 判斷指示燈：2 色 (紅色/綠色) LED (HI、LO、GO)，通道指示燈：綠色 LED x 4， 模擬輸出電壓 ±5 V、1 至 5 V、0 至 5 V，輸出阻抗 100 ?*1 無 模擬電流輸出 4 至 20 mA，最大負載電阻 350 ?*1 控制輸入 庫切換輸入 零位移輸入 無電壓輸入*2 零位偏移輸入 激光發射停止 輸入 計時輸入 復位輸入 調整輸入 控制輸出 判定輸出 (檢查輸出) 集電極開路 (NPN/PNP 可選，N.O./N.C. 可選)*3 電源 功率消耗 1,950 mW 或以下 (30 V 時最大電流 65 mA)*4 2,100 mW 或以下 (30 V 時最大電流 70 mA)*4 1,950 mW 或以下 (30 V 時最大電流 65 mA)*4 2,100 mW 或以下 (30 V 時最大電流 70 mA)*4 額定 電源電壓 10 至 30 VDC、包括紋波 (P-P) 10 %、2 類或 LPS 由主裝置提供電源 環境抗耐性 污染等級 2 環境溫度 -10 至 +50 °C (無凝結，無凍結) 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 各軸 2 個小時 材料 機身外殼/前板：聚碳酸酯，鍵頂：聚縮醛，纜線：PVC 重量 約 150 g 約 170 g 約 140 g 約 165 g *1 應從 ±5 V、1 至 5 V、0 至 5 V 或 4 - 20 mA 中選擇。穿透式激光辨別傳感器
特性
工業應用示例

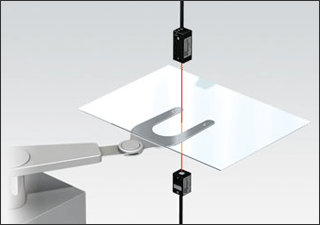

檢測液晶玻璃是否存在

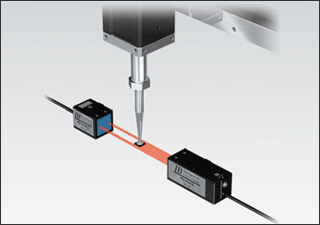

芯片組件的未吸附檢測

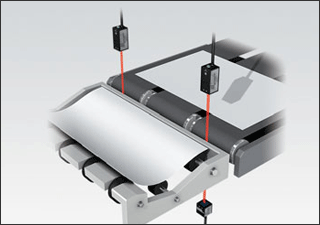

打印機供紙方向檢測

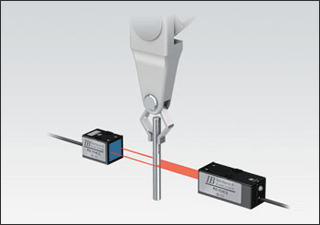

區分不同的金屬軸

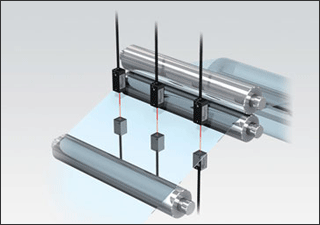

區分不同的薄膜

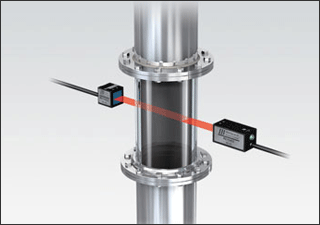

檢測工廠廢水的渾濁度

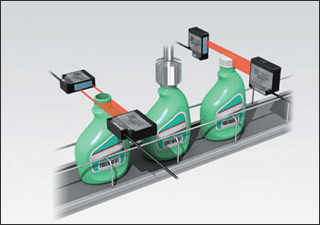

瓶頸直徑判斷與瓶蓋緊密性檢測

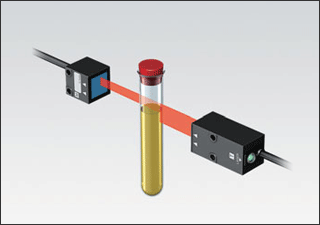

檢測試管的液位
?1 至 2.5 mm (安裝距離 300 至 2,000 mm)
?8 至 50 μm (安裝距離 300 至 2,000 mm)*2
*2 測量位于發射器與接收器的中間位置，并且處于測量范圍中心的目標 (白色散射物體) 時的值。
*3 發射器與接收器之間的距離設為 300 mm，并且光線在距接收器 150 mm 的位置被擋住一半。
當平均次數設為 64，且采樣已經執行了 30 秒時的偏轉寬度 (±2 σ)。
*4 當發射器與接收器之間的距離設為 100 mm 且全部光線都被接收時。
激光發射警告指示燈：綠色 LED，其它：綠色 LED x 8、紅色 LED x 3
*2 可將所需的輸入分配給四條外部輸入電線。
額定無電壓輸入：“打開”電壓小于等于 2 V，“關閉”電流小于等于 0.05 mA
額定電壓輸入：最大額定輸入小于等于 30 V，“打開”電壓小于等于 7.5 V，“關閉”電流小于等于 0.05 mA
*3 額定 NPN 集電極開路輸出：最大 50 mA/ch (連接擴展單元時 20 mA/ch)，小于等于 30 V，殘余電壓小于等于 1 V
額定 PNP 集電極開路輸出：最大 50 mA/ch (連接擴展單元時 20 mA/ch)，小于等于 30 V，殘余電壓小于等于 2 V
*4 安裝有擴展單元時的功率消耗是各個放大器單元的功率消耗的總和。
示例：使用帶有兩個擴展單元 (IB-1050) 的主模組 (IB-1000) 時， (1,950 mW X 1) + (1,950 mW X 2) = 5,850 mW
