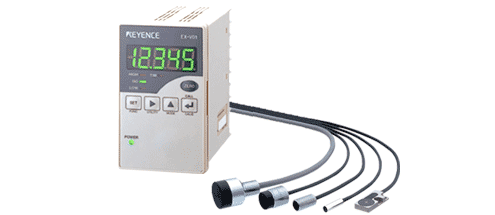

EX-V 系列 數字渦電流位移傳感器
型號： EX-V 系列
品牌： 日本基恩士KEYENCE
產品描述

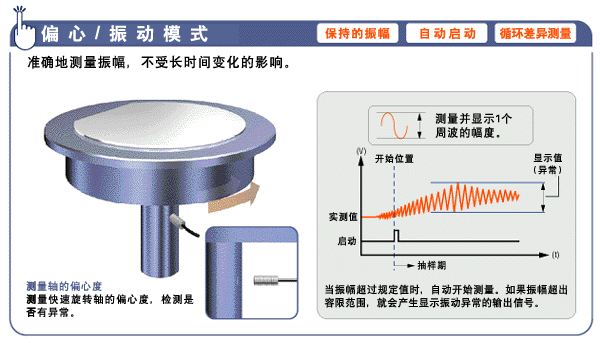

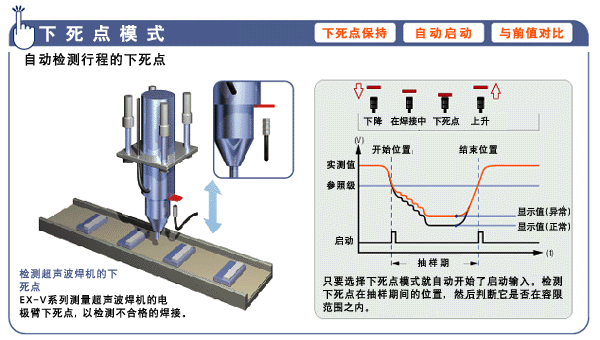

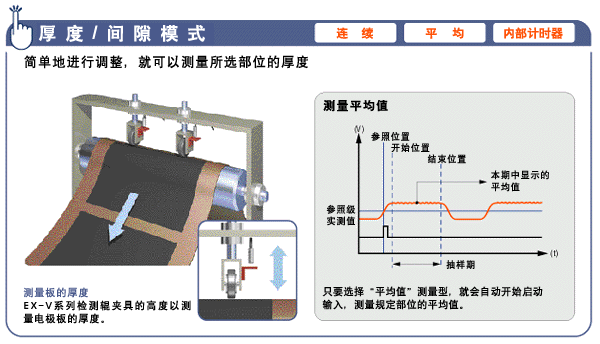

EX-V 系列 高速, 高精度, 此數字渦電流位移傳感器具有高解析度及每秒40,000 次取樣速度 高速取樣∶40,000次/秒 因采用FLL線路而具有高分辨率和高準確度 "下死點"自動測量模式 "振動"自動測量模式 "間隙"自動測量模式 容易配置的雙色LED數字顯示器 不受環境影響的IP-67感測頭 高解析度、高速取樣率位移傳感器 EX-V系列結合了高速取樣及新開發的線性修正電路，使它較傳統地過電流系統有大幅的性能改良。 能夠準確地檢測到瞬時變化。 高速數字處理線路可以準確地檢測到常規的取樣速度檢測不到的實際峰(底)值。 高準確度的FLL線路 為得到高準確度的FLL線路(平級線性化),可對每一個感測頭采用最佳的線性化校正。只要簡單的調整就能夠以同級中最佳的準確度進行測量。 高速高準確度檢測能夠對設備和產品進行24小時監控，防止產生不合格產品。40,000 次/秒的高速取樣不會忽略任何瞬時變化。即使是高速生產線和移動物體也能準確有效地檢測到。EX-V系列在嚴格的設計中增加了更準確的測量，從而有效地提高了設備監控系統的可靠性，實質上不受苛刻環境的影響。 可承受惡劣環境的小型感測頭 (定為 IP-67) 所有型號定為IP-67，抗水抗油，即使在苛刻的環境中也能可靠地運行。 觸動按鈕便可有效地減小成本/工時 觸動EX-V數字控制器上的按鈕就能調到計時運行或平均值計算。不需PLC或PC，也不需與外接設備同步。 型號 EX-305V*1 EX-110V*1 EX-416V*1 EX-422V*1 EX-614V*1 類型 感測頭 放大器單元 EX-V01 EX-V02 EX-V05 EX-V10 EX-V64 形狀 ?5.4 x 18 mm 圓柱型 M10 x 18 mm 螺紋型 M16 x 20 mm 圓柱型，螺紋型 ?22 x 35 mm 圓柱型，螺紋型 14 x 30 x 4.8 mm 細長型 測量范圍 0 至 1 mm 0 至 2 mm 0 至 5 mm 0 至 10 mm 0 至 4 mm A/D 轉換系統 ― 顯示范圍 -19999 至 +19999 線性度 F.S. 的 ±0.3% 解析度 (平均測量次數: 64) 0.4 μm 1 μm 2 μm 1 μm 采樣率 最大每秒取樣 40000 次 *2 顯示率 20/秒 顯示器功率 7 段雙色 LED 超出范圍警告 顯示 ±FFFF 控制輸出 NPN 集電極開路或無電壓接觸 (時序輸入，重設輸入，自動歸零輸入，比較器輸出取消的輸入，同步輸入，外部設定輸入) 控制輸出 公差設定 上/下限 2 級設定 x 4 個樣式 (可選擇) 信號 ― 響應時間 0.075 ms (最大速度時) 延遲時間 60 ms 脈沖輸出 NPN 集電極開路 (HIGH，GO 和 LOW): 最大 100 mA (最大 40 V) 警報輸出 ― 模擬輸出電壓 輸出電壓 ±5V 電阻 100 Ω 響應時間 0.075 ms (最大速度時) 溫度特征 F.S. 的 0.07%/℃ *3 主要功能 FLL功能、數字過濾功能、自動歸零功能、補償功能、計算功能、測量模式 (15種)、判斷值存儲功能 (4組)、小數點位置/顯示位數變更功能、各種錯誤顯示功能等 額定 電源電壓 24 VDC ±10 %、紋波 (P-P) 10 % 以下 消耗電流 240 mA 以下 環境抗耐性 環境溫度 -10 至 +60 °C (無凍結) 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 重量 約 45 g (含 3 m 纜線) 約 55 g (含 3 m 纜線) 約 75 g (含 3 m 纜線) 約 200 g (含 3 m 纜線) 約 60 g (含 3 m 纜線) *1 上述數據以鐵質目標物 (S45C, SS400, t=1 mm) 測得。若測量鋁，銅，或不繡鋼目標物時，請參考這些材料的線性特性。數字渦電流位移傳感器
特性

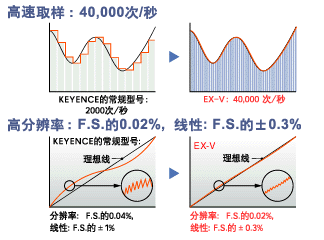

高速取樣及線性修正
同級產品中最佳的精確度及高速取樣

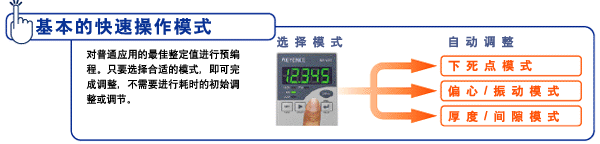

高性能和簡單的配置
*2 若使用數字濾波器功能時，取樣速度每秒取樣 20000 次。
*3 若感測頭與目標物之間的測量范圍在 50% 以內。
