FS-V/T/M 系列 (FS01)單線系統光纖傳感器放大器
型號： FS-V/T/M 系列 (FS01)
品牌： 日本基恩士KEYENCE
產品描述

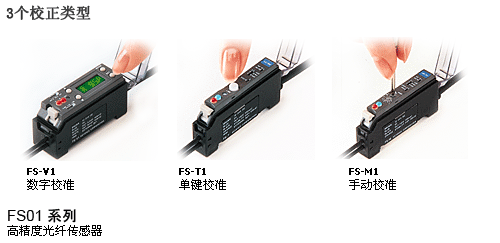

FS-V/T/M 系列 (FS01) FS01系列光纖傳感器和強韌光纖能夠提供非凡的性能。 緊湊簡單的操作 全新的12位并行CPU 20-μs響應速度 多種校準方式 節省配線的單線或免線連接系統 多功能數字校準傳感器。FS-V1(P) 擴充單元控制功能 可以一邊查看主單元監視器上顯示的值一邊微調擴充單元的靈敏度。 靈敏度和接收光線強度以數字方式顯示在監視器上，便于進行光束對準和維護工作。 全自動校準 按下SET鍵自動檢測目標物與背景之間靈敏度的差別。校準時無須停止生產。 定位校準 當需要一個信號來表示目標物已到達指定位置時，使用定位校準會獲得非常好的效果。其他應用還包括箍鋼材料的固定長度切割或在零件上印標識。 兩點校準 兩點校準可用來對靈敏度進行微調，這一點是普通自動校準無法做到的。該校準方式使用簡單，還可以幫助檢測生產線上的邊緣缺陷。 雙組輸出可以用于以上/下限或報警輸出為基礎的控制。 單鍵校準傳感器 FS-T1(P)/T1G/T2(P)/T0 全世界最小的放大器 僅有9mm寬的超薄放大器，將空間節省設計發揮到極至。 一旦光纖頂部有污垢或光軸沒有對齊，就會使光量變得不穩定，此時報警輸出就會打開以防止發生故障。 全自動校準 按下SET鍵自動檢測目標物與背景之間靈敏度的差別。校準時無須停止生產。 定位校準 當需要一個信號來表示目標物已到達指定位置時，使用定位校準會獲得非常好的效果。其他應用還包括箍鋼材料的固定長度切割或在零件上印標識。 兩點校準 兩點校準可用來對靈敏度進行微調，這一點是普通自動校準無法做到的。該校準方式使用簡單，還可以幫助檢測生產線上的邊緣缺陷。 手動校準傳感器FS-M1(P)/M1H/M2(P)/M0 觀察方便的靈敏度指示器 在8轉微調電阻上裝有一個觀察方便的指示器。指示器在一瞬間就能顯示出靈敏度設置，這樣任何人都能很輕易地查看設置。 抗干擾功能 8個光纖單元能夠在十分貼近的情況下保持檢測的可靠性。在TURBO模式中，最多可以并排使用8個光纖單元，它們之間不會互相干擾。（同時使用TURBO模式和FINE模式時最多可用4個光纖單元。） 放大器的兩大特點 1. 精細微調 FINE模式用于精確檢測而TURBO模式用于長距離檢測 新型的FS-M1H的響應速度是FS-M的十倍多(20us)，這使得高速生產線上的檢測或對高速計算的檢測成為可能。 型號 FS-T1 FS-T2 FS-M1 FS-M2 FS-M0 類型 基本單元 1- 元單展擴線 基本單元 1- 元單展擴線 0- 元單展擴線 輸出型 NPN ― 光源 紅色 LED 敏感度調整/模式選擇 按鈕 8 檔微調電容器 (帶指示燈)，F(xiàn)INE/TURBO (開關選擇) 反應時間 250 μs 250 μs (FINE) /500 μs (TURBO) 410 μs 至 1.2 ms*5 操作模式 LIGHT-ON/DARK-ON (開關選擇) 顯示指示器 輸出指示燈: 紅色 LED; 穩定運轉指示燈: 綠色 LED 校準指示燈: 橙色 LED 輸出：紅色 LED，穩定運行：綠色 LED 延時功能 延時開 40 ms/延時關 40 ms/計時器 (可用開關選擇) 輸入 無電壓輸入(接觸式，固體狀態) ― 控制輸出 NPN 開放式集電器 最大 100 mA (最大 24 VDC) 剩余電壓：最大 1 V ― 穩定性輸出 NPN 開放式集電器 最大 50 mA (最大 40 VDC) 剩余電壓：最大 1 V*1 保護電路 反極性保護，過電流保護，過壓吸收器 部件擴展 可連接 16 個擴展部件 (共 17 個部件)*2 相互抗干擾 4臺 FINE : 4, TURBO/SUPER: 8 額定 電源電壓 12 至 24 VDC ±10 %、紋波 (P-P) 10 % 以下 12 至 24 VDC ±10 %、紋波 (P-P) 10 % 以下*4 12 至 24 VDC ±10 %、紋波 (P-P) 10 % 以下 12 至 24 VDC ±10 %、紋波 (P-P) 10 % 以下*4 消耗電流 35 mA 以下 環境抗耐性 環境光照 白熾燈：最大 10,000 lux、日光：最大 20,000 lux 環境溫度 -10 至 +55 °C (無凍結)*3 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 耐沖擊性 500 m/s2、X,Y,Z 方向各 3 次 外殼材料 聚碳酸酯 重量 約 75 g 約 40 g 約 75 g 約 40 g 約 20 g *1 只有 FS-T1/M1 提供穩定性輸出。 型號 FS-T1P FS-T2P FS-M1P FS-M2P 類型 基本單元 1- 元單展擴線 基本單元 1- 元單展擴線 輸出型 PNP 光源 紅色 LED 敏感度調整/模式選擇 按鈕 8 檔微調電容器 (帶指示燈)，F(xiàn)INE/TURBO (開關選擇) 反應時間 250 μs 250 μs (FINE) /500 μs (TURBO) 操作模式 LIGHT-ON/DARK-ON (開關選擇) 顯示指示器 輸出指示燈: 紅色 LED; 穩定運轉指示燈: 綠色 LED 校準指示燈: 橙色 LED 輸出：紅色 LED，穩定運行：綠色 LED 延時功能 延時開 40 ms/延時關 40 ms/計時器 (可用開關選擇) 輸入 無電壓輸入(接觸式，固體狀態) ― 控制輸出 PNP 開放式集電器 最大 100 mA (最大 40 VDC) 剩余電壓：最大 1 V 穩定性輸出 PNP 開放式集電器 最大 50 mA (最大 40 VDC) 剩余電壓：最大 1 V*1 保護電路 反極性保護，過電流保護，過壓吸收器 部件擴展 可連接 16 個擴展部件 (共 17 個部件)*2 相互抗干擾 4臺 FINE : 4, TURBO/SUPER: 8 額定 電源電壓 12 至 24 VDC ±10 %、紋波 (P-P) 10 % 以下 12 至 24 VDC ±10 %、紋波 (P-P) 10 % 以下*4 12 至 24 VDC ±10 %、紋波 (P-P) 10 % 以下 12 至 24 VDC ±10 %、紋波 (P-P) 10 % 以下*4 消耗電流 35 mA 以下 50 mA 以下 35 mA 以下 環境抗耐性 環境光照 白熾燈：最大 10,000 lux、日光：最大 20,000 lux 環境溫度 -10 至 +55 °C (無凍結)*3 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 耐沖擊性 500 m/s2、X,Y,Z 方向各 3 次 外殼材料 聚碳酸酯 重量 約 75 g 約 40 g 約 75 g 約 40 g *1 只有 FS-T1/M1 提供穩定性輸出。 型號 FS-T1G 光源 綠色 LED 反應時間 250 μs 操作模式 LIGHT-ON/DARK-ON (開關選擇) 顯示指示器 輸出指示燈：紅色 LED；穩定運轉指示燈：綠色 LED 校準指示燈：橙色 LED 延時功能 延時開 40 ms/延時關 40 ms/計時器 (可用開關選擇) 外部校準輸入信號 無電壓輸入(接觸式，固體狀態) 輸入 控制輸出 NPN 開放式集電器 最大 100 mA (最大 24 VDC) 剩余電壓：最大 1 V 穩定性輸出 NPN 開放式集電器 最大 50 mA (最大 40 VDC) 剩余電壓：最大 1 V 保護電路 反極性保護，過電流保護，過壓吸收器 額定 電源電壓 12 至 24 VDC ±10 %、紋波 (P-P) 10 % 以下 消耗電流 35 mA 以下 環境抗耐性 環境光照 白熾燈：最大 10,000 lux、日光：最大 20,000 lux 環境溫度 -10 至 +55 °C (無凍結)*1 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 耐沖擊性 500 m/s2、X,Y,Z 方向各 3 次 外殼材料 聚碳酸酯 重量 約 75 g *1 擴展時，受下述條件的影響環境溫度會發生變化。 擴展時，請務必安裝至 DIN 軌道 (安裝至金屬板上的狀態) 上，并將輸出電流設定為 20 mA 以下。 擴展 3 至 10 臺時：-10 至 +50 °C、擴展 11 至 16 臺時：-10 至 +45 °C 型號 FS-M1H 光源 紅色 LED 敏感度調整/模式選擇 8 檔微調電容器 (帶指示燈) FINE/TURBO (開關選擇) 反應時間 20 μs (FINE) /50 μs (TURBO) 操作模式 LIGHT-ON/DARK-ON (開關選擇) 顯示指示器 輸出：紅色 LED，穩定運行：綠色 LED 延時功能 延時開 40 ms/延時關 40 ms/計時器 (可用開關選擇) 控制輸出 NPN 開放式集電器 最大 100 mA (最大 24 VDC) 剩余電壓：最大 1 V 穩定性輸出 NPN 開放式集電器 最大 50 mA (最高 40 VDC) 剩余電壓：最大 1 V。 保護電路 反極性保護，過電流保護，過壓吸收器 額定 電源電壓 12 至 24 VDC ±10 %、紋波 (P-P) 10 % 以下 消耗電流 35 mA 以下 環境抗耐性 環境光照 白熾燈：最大 10,000 lux、日光：最大 20,000 lux 環境溫度 -10 至 +55 °C (無凍結)*1 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 耐沖擊性 500 m/s2、X,Y,Z 方向各 3 次 外殼材料 聚碳酸酯 重量 約 75 g *1 擴展時，受下述條件的影響環境溫度會發生變化。 擴展時，請務必安裝至 DIN 軌道 (安裝至金屬板上的狀態) 上，并將輸出電流設定為 20 mA 以下。 擴展 3 至 10 臺時：-10 至 +50 °C、擴展 11 至 16 臺時：-10 至 +45 °C單線系統光纖傳感器放大器
特性
FS-V1系列放大器
把FS-T2擴充單元連接到FS-V1主單元后，F(xiàn)S-V1的顯示器就可以顯示接收光線強度以及擴充單元的靈敏度?？梢砸贿叢榭碏S-V1的顯示器上顯示的擴充單元的接收光線強度，一邊微調擴充單元的靈敏度。數字監視器
可選擇兩種顯示模式：額外增益顯示（百分比）和接收光線強度顯示（4位數）。通過顯示器可以很輕松地發現光纖頂部上的污垢塵土或是沒有對準的光軸。在使用單鍵校準之后，可以一邊查看監視器上顯示的值一邊微調靈敏度。該調整裝置能夠以更高的精確度檢測生產線的情況/速度。靈敏度設置步驟（多種設置模式）
除了帶有紅色光源的型號外，還有一種帶有綠色光源的型號，那就是FS-T1G，它可以進行更精確的色彩檢測。業界首個雙組輸出的光纖傳感器
FS-V1是首個帶有雙組獨立輸出的光纖傳感器。一個FS-V1可以起到兩個傳感器的作用。該功能可用于多種用途，例如基于上/下限或報警輸出的控制輸出。FS-T1系列放大器
自我診斷功能
靈敏度設置步驟（多種設置模式）
除了帶有紅色光源的型號外，還有一種帶有綠色光源的型號，那就是FS-T1G，它可以進行更精確的色彩檢測。FS-M1系列放大器
FINE模式能夠準確地檢測出細小的高度或色彩差別。
2. 超長距離
TURBO模式下的檢測距離是普通型號的兩倍。Turbo模式使激光功率加倍
FS-M系列適合在惡劣的環境中使用，它能夠進行微調從而使目標檢測更為精確。只需推動開關便可選擇模式。
在FINE模式中，F(xiàn)S-M的檢測距離和普通的大功率放大器一樣，是其他放大器的1.5倍。TURBO模式下的檢測距離是普通型號的兩倍。20μs的高速響應
*2 如同時使用部件超過一個時，周圍溫度會隨下列情況變化。用安裝支架將部件裝到 DIN 導軌上，并檢查輸出電流，應為 20 mA 或者低于此值。
3 至 10 個部件: -10 至 +50°C，11 至 16 個部件: -10 至 +45°C。
*3 擴展時，受下述條件的影響環境溫度會發生變化。 擴展時，請務必安裝至 DIN 軌道 (安裝至金屬板上的狀態) 上，并將輸出電流設定為 20 mA 以下。 擴展 3 至 10 臺時：-10 至 +50 °C、擴展 11 至 16 臺時：-10 至 +45 °C
*4 通過 FS-T1/M1/V1/V11, PS-T1, LV -21A/11A 或 CZ-V1 向 FS-T2/M2 供電。
*5 反應速度根據所連接的擴充單元數而有所不同。
*2 如同時使用部件超過一個時，周圍溫度會隨下列情況變化。用安裝支架將部件裝到 DIN 導軌上，并檢查輸出電流，應為 20 mA 或者低于此值。
3 至 10 個部件: -10 至 +50°C，11 至 16 個部件: -10 至 +45°C。
*3 擴展時，受下述條件的影響環境溫度會發生變化。 擴展時，請務必安裝至 DIN 軌道 (安裝至金屬板上的狀態) 上，并將輸出電流設定為 20 mA 以下。 擴展 3 至 10 臺時：-10 至 +50 °C、擴展 11 至 16 臺時：-10 至 +45 °C
*4 通過 FS-T1/M1/V1/V11, PS-T1, LV -21A/11A 或 CZ-V1 向 FS-T2/M2 供電。
