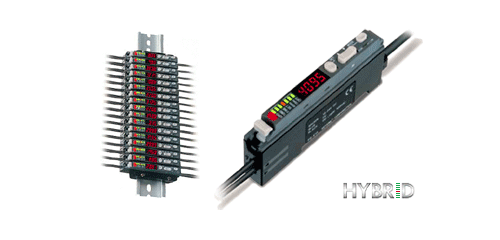

FS-V10 系列 雙顯示數字光纖傳感器
型號： FS-V10 系列
品牌： 日本基恩士KEYENCE
產品描述
FS-V10 系列 FS-V10系列光纖傳感器提供三種不同水準的檢測，以滿足不同應用之需求。 業界創新性的雙監視系統 自動與手動校正 20位并行處理晶片 高精度及高功率 節省布線之零線或單線連接系統 單個模組滿足各種應用 雙監視系統 FS-V10系列光纖傳感器帶有一個用數字顯示接收到的光強度的數碼LED指示燈及一個顯示檢測穩定度（額外增益）的棒狀LED。數碼LED指示燈可用于在安裝傳感器時校準光軸及顯示工作情況。棒狀LED顯示工作時的檢測穩定度。 除了原有的自動設定(AUTO SET)按鈕以外，F(xiàn)S-V10系列光纖傳感器還帶有一個可進行微調的手動調節按鈕?？捎肁UTO SET按鈕進行快速校正后開始檢測，再用手動按鈕對靈敏度進行微調。僅用自動校正或手動校正亦可獲得滿意的檢測結果。即使是生手也能達到非常精確的調校。 利用透過光束式光纖模組，可用FS-V10系列對直徑小至0.01mm的電線進行高精度的檢測。也可在有油污或灰塵的嚴苛環境中進行檢測。因?yàn)镕S-V10系列幾乎可用于所有應用，所以傳感器的選擇乃是輕而易舉之事。 數碼LED監視中斷的光線，一看就明白 數碼LED監視器在０至4095的范圍內顯示光線接收元件的光量。使您知道傳感器上堆積的灰塵量及光軸偏離的狀況。此外，以數碼讀取的方式檢查光量的變化可確保最佳的設定值，增加檢測的可靠性。 棒狀LED使用有７個級的棒狀LED來顯示檢測穩定性?？匆谎郯魻頛ED就可知是否需要保養，若用數碼顯示器就很難辦到。 型號 FS-V11 FS-V12 FS-V11P FS-V12P FS-V10 類型 基本單元 1- 元單展擴線 基本單元 1- 元單展擴線 0- 元單展擴線 輸出型 NPN PNP NPN 光源 紅色 LED 響應時間 250 μs (FINE) /500 μs (TURBO) /1 ms (SUPER TURBO) 410 μs 至 1.7 ms*3 操作模式 LIGHT-ON/DARK-ON (開關選擇) 顯示指示器 顯示指示燈：紅色 LED 延時功能 ON- 延時：40 ms /OFF-延時：10 ms /計時器 OFF (開關選擇) 控制輸出 NPN 開放式集電器 最大 100 mA (最大 24 VDC) 剩余電壓：最大 1 V PNP 開放式集電器 最大 100 mA (最大 24 VDC) 剩余電壓：最大 1 V ― 保護電路 反極性保護，過電流保護，過壓吸收器 部件擴展 可連接 16 個擴展部件 (共 17 個部件)*1 相互抗干擾 FINE : 4, TURBO/SUPER: 8 額定 電源電壓 12 至 24 VDC ±10 %、紋波 (P-P) 10 % 以下*2 消耗電流 50 mA 以下 環境抗耐性 環境光照 白熾燈：最大 10,000 lux、日光：最大 20,000 lux 環境溫度 -10 至 +55 °C (無凍結) 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 耐沖擊性 500 m/s2、X,Y,Z 方向各 3 次 外殼材料 聚碳酸酯 重量 約 80 g 約 45 g 約 80 g 約 45 g 約 20 g *1 如同時使用部件超過一個時，周圍溫度會隨下列情況變化。用安裝支架將部件裝到 DIN 導軌上，并檢查輸出電流，應為 20 mA 或者低于此值。雙顯示數字光纖傳感器
特性
自動與手動校正
利用數碼LED指示燈這一對準光軸的強有力的工具來對準光軸自動與手動校正
從超高精度至超高功率∶單個模組滿足各種應用
FS-V10系列光纖傳感器提供三種不同水準的檢測，以滿足不同應用之需求。
利用棒狀LED指示燈，一眼就可發現不穩定的工作情況
數字 LED 顯示器：七段、四位、紅色 LED
條形 LED 顯示器：一個橙色 LED 與六個綠色 LED
3 至 10 個部件: -10 至 +50℃，11 至 16 個部件: -10 至 +45℃。
*2 FS- V12 與 FS-V10 均不能作為獨立裝置使用。
*3 反應速度根據所連接的擴充單元數而有所不同。
