傳感器>>光纖傳感器

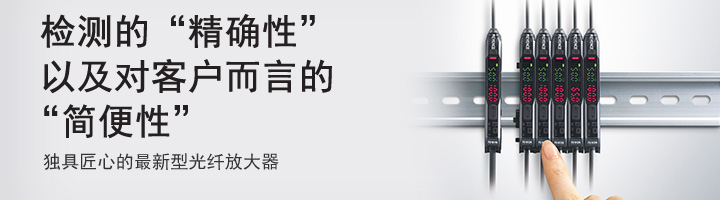

FS-N 系列 (FS-neo) 數字光纖傳感器
型號： FS-N 系列 (FS-neo)
品牌： 日本基恩士KEYENCE
產品描述
FS-N 系列 (FS-neo) 全新概念的簡易設置方式。只需一鍵即可設置靈敏度并重置顯示值。 傳感器能夠自動察覺光亮是否因污垢而下降，并自動重新校準到最初的顯示狀態。 傳感器的功率得到提升，最終目的是減少用戶在維護和設置方面的人工時間。 型號 FS-N11N FS-N12N FS-N11CN FS-N12CN FS-N13N FS-N14N FS-N11MN 類型 標準單路輸出 標準單路輸出 高性能雙路輸出 監視器輸出 輸出型 NPN 主單元/擴展單元 主單元 擴展單元 主單元 擴展單元 主單元 擴展單元 主模塊 控制輸出 1 2 1 監視器輸出(1-5 V) ― 1 外部輸入 ― 1 ― 響應時間 50 μs(HIGH SPEED)/250 μs(FINE)/500 μs(TURBO)/1 ms(SUPER)/4 ms(ULTRA)/16 ms(MEGA) 連接多個擴展單元 最多可連接 16 個(雙路輸出型被視作兩個單位) 光源 紅色 4 元素 LED APC 可切換 ON/OFF(出廠設置：OFF) 抗干擾單元數量 HIGH SPEED 無；FINE 四個；TURBO/SUPER/ULTRA/MEGA 8 個 額定 電源電壓 12 至 24 VDC ±10 %、紋波 (P-P) 10 % 以下 額定值 電流消耗 標準模式：900 mW 或更低(24 V 時最大 36 mA，12 V 時最大 48 mA)*1 環境抗耐性 環境光照 白熾燈：20,000 lux 或 更低、日光燈：30,000 lux 或 更低 環境溫度 -20 至 +55 °C (無凍結)*2 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 耐沖擊性 500 m/s2、X,Y,Z 方向各 3 次 外殼材料 主單元和擴展單元的外殼材料均為聚碳酸酯 重量 約 75 g 約 45 g 約 22 g 約 80 g 約 70 g 約 75 g *1 高速模式下提高 100 mW(4.0 mA) 型號 FS-N11P FS-N12P FS-N11CP FS-N12CP FS-N13P FS-N14P FS-N13CP FS-N14CP 類型 標準單路輸出 標準單路輸出 高性能雙路輸出 高性能雙路輸出 輸出型 PNP 主單元/擴展單元 主單元 擴展單元 主單元 擴展單元 主單元 擴展單元 主單元 擴展單元 控制輸出 1 2 外部輸入 ― 1 ― 響應時間 50 μs(HIGH SPEED)/250 μs(FINE)/500 μs(TURBO)/1 ms(SUPER)/4 ms(ULTRA)/16 ms(MEGA) 連接多個擴展單元 最多可連接 16 個(雙路輸出型被視作兩個單位) 光源 紅色 4 元素 LED APC 可切換 ON/OFF(出廠設置：OFF) ON/OFF 可選擇的(出廠時：OFF) 抗干擾單元數量 HIGH SPEED 無；FINE 四個；TURBO/SUPER/ULTRA/MEGA 8 個 額定 電源電壓 12 至 24 VDC ±10 %、紋波 (P-P) 10 % 以下 額定值 電流消耗 標準模式：950 mW 或更低(24 V 時最大 39 mA，12 V 時最大 52 mA)*1 標準模式：1050 mW 或更低(24 V 時最大 42 mA，12 V 時最大 56 mA)*1 環境抗耐性 環境光照 白熾燈：20,000 lux 或 更低、日光燈：30,000 lux 或 更低 環境溫度 -20 至 +55 °C (無凍結)*2 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 耐沖擊性 500 m/s2、X,Y,Z 方向各 3 次 外殼材料 主單元和擴展單元的外殼材料均為聚碳酸酯 重量 約 75 g 約 45 g 約 22 g 約 80 g 約 70 g 約 22 g *1 高速模式下提高 100 mW(4.0 mA) 型號 FS-N10 類型 無連線 主單元/擴展單元 擴展單元(無輸出線) 控制輸出 無*1 響應時間 50 μs(HIGH SPEED)/250 μs(FINE)/500 μs(TURBO)/1 ms(SUPER)/4 ms(ULTRA)/16 ms(MEGA) 連接多個擴展單元 最多可連接 16 個(雙路輸出型被視作兩個單位) 光源 紅色 4 元素 LED APC 可切換 ON/OFF(出廠設置：OFF) 抗干擾單元數量 HIGH SPEED 無；FINE 四個；TURBO/SUPER/ULTRA/MEGA 8 個 額定 電源電壓 12 至 24 VDC ±10 %、紋波 (P-P) 10 % 以下 額定值 電流消耗 標準模式：900 mW 或更低(24 V 時最大 36 mA，12 V 時最大 48 mA)*2 環境抗耐性 環境光照 白熾燈：20,000 lux 或 更低、日光燈：30,000 lux 或 更低 環境溫度 -20 至 +55 °C (無凍結)*3 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 耐沖擊性 500 m/s2、X,Y,Z 方向各 3 次 外殼材料 主單元和擴展單元的外殼材料均為聚碳酸酯 重量 約 20 g *1 擴展通信單元NU系列時，將作為1個輸出而計數。 型號 FS-N15CN FS-N15CP 類型 1 路輸出型 輸出型 NPN PNP 輸入/ 輸出形態 M8 連接器 *1 主單元/擴展單元 主裝置 控制輸出 1 路輸出 1 路輸出 外部輸入 1 響應時間 50 μs (HIGH SPEED) /250 μs (FINE) /500 μs (TURBO) /1 ms (SUPER) /4 ms (ULTRA) /16 ms (MEGA) 連接多個擴展單元 0 個裝置(無法擴展) 輸出切換 LIGHT-ON / DARK-ON (可用開關選擇) 光源 紅色，4 元素 LED(波長：630 nm) 計時器功能 計時器關閉 / 斷開延時計時器 / 開啟延時計時器 / 單次計時器 保護電路 逆電源連接保護、輸出過電流保護和、輸出電涌保護 抗干擾單元數量 0 個裝置(無法擴展) 外殼尺寸 30.3 mm (H) x 9.8 mm (W) x 71.8 mm (D) 額定 電源電壓 12 至 24 VDC ±10 %、紋波 (P-P) 10 % 以下 額定值 電流消耗 正常：最大 900 mW (24 V 時，最大 36 mA；12 V 時，最大 48 mA)*2 正常：最大 950 mW 環境抗耐性 外殼防護級 IP66*3*4 環境光照 白熾燈：20,000 lux 或 更低、日光燈：30,000 lux 或 更低 環境溫度 -20 至 +55 °C (無凍結) 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 耐沖擊性 500 m/s2、X,Y,Z 方向各 3 次 外殼材料 適配器 玻璃增強 PBT 重量 約 30 g *1 使用不長于 30 m 的電纜。數字光纖傳感器
特性
只需一鍵即可完成設置
自動維護
大功率減少人工時間
電纜
M8 接口*3
電纜
電纜
NPN 開路集電極 24 V；單路輸出最大值：100 mA 或更低；雙路輸出總值：100 mA 或更低(單獨使用)/20 mA 或更低(多重連接)；剩余電壓 1 V 或更低
NPN 開路集電極 24 V；單路輸出最大值：100 mA 或更低；雙路輸出總值：100 mA 或更低(單獨使用)/20 mA 或更低(多重連接)；剩余電壓 1 V 或更低
NPN 開路集電極 24 V；單路輸出最大值：100 mA 或更低；雙路輸出總值：100 mA 或更低(單獨使用)/20 mA 或更低(多重連接)；剩余電壓 1 V 或更低
輸入時間 2 ms(ON)/20 ms(OFF)或更長 (選擇外部校準時為 25 ms 或更長 (ON/OFF))
(當設置為雙倍時，抗干擾單元的數量也將翻倍)
Eco on 模式：800 mW 或更低(24 V 時最大 32 mA，12 V 時最大 39 mA)*1
Eco Full 模式：470 mW 或更低(24 V 時最大 19 mA，12 V 時最大 23 mA)
*2 連接一個或兩個單位：-20 至 +55 °C；連接 3 至 10 個單位：-20 至 +50 °C；連接 11 至 16 個單位：-20 至 +45 °C。
使用雙路輸出時，一個單位被計為兩個。所有溫度規則的適用條件是將單位架在 DIN 導軌上并安裝在金屬片上。
*3 對于 M8 接口型，使用長度小于 30 m 的電纜。
電纜
M8 接口*3
電纜
M8 接口*3
PNP 開路集電極 24 V；單路輸出最大值：100 mA 或更低；雙路輸出總值：100 mA 或更低(單獨使用)/20 mA 或更低(多重連接)；剩余電壓 1 V 或更低
PNP 開路集電極 24 V；單路輸出最大值：100 mA 或更低；雙路輸出總值：100 mA 或更低(單獨使用)/20 mA 或更低(多重連接)；剩余電壓 1 V 或更低
輸入時間 2 ms(ON)/20 ms(OFF)或更長 (選擇外部校準時為 25 ms 或更長 (ON/OFF))
(當設置為雙倍時，抗干擾單元的數量也將翻倍)
Eco on 模式：850 mW 或更低(24 V 時最大 35 mA，12 V 時最大 44 mA)*1
Eco Full 模式：520 mW 或更低(24 V 時最大 21 mA，12 V 時最大 26 mA)
Eco on 模式：950 mW 或更低(24 V 時最大 38 mA，12 V 時最大 47 mA)*1
Eco Full 模式：600 mW 或更低(24 V 時最大 24 mA，12 V 時最大 29 mA)
*2 連接一個或兩個單位：-20 至 +55 °C；連接 3 至 10 個單位：-20 至 +50 °C；連接 11 至 16 個單位：-20 至 +45 °C。
使用雙路輸出時，一個單位被計為兩個。所有溫度規則的適用條件是將單位架在 DIN 導軌上并安裝在金屬片上。
*3 對于 M8 接口型，使用長度小于 30 m 的電纜。
(當設置為雙倍時，抗干擾單元的數量也將翻倍)
Eco on 模式：800 mW 或更低(24 V 時最大 32 mA，12 V 時最大 39 mA)*2
Eco Full 模式：470 mW 或更低(24 V 時最大 19 mA，12 V 時最大 23 mA)
*2 高速模式下提高 100 mW(4.0 mA)
*3 連接一個或兩個單位：-20 至 +55 °C；連接 3 至 10 個單位：-20 至 +50 °C；連接 11 至 16 個單位：-20 至 +45 °C。
使用雙路輸出時，一個單位被計為兩個。所有溫度規則的適用條件是將單位架在 DIN 導軌上并安裝在金屬片上。
NPN 連接器開路 24 V，最大 100 mA，殘留電壓最大 1 V
PNP 連接器開路 24 V，最大 100 mA，殘留電壓最大 1 V
輸入時間 2 ms(ON)/20 ms(OFF)或更長 (選擇外部校準時為 25 ms 或更長 (ON/OFF))
節能模式：最大 800 mW (24 V 時，最大 32 mA；12 V 時，最大 39 mA)*2
全節能模式：最大 470 mW (24 V 時，最大 19 mA；12 V 時，最大 23 mA)
(24 V 時，最大 39 mA；12 V 時，最大 52 mA)*2
節能模式：最大 850 mW
(24 V 時，最大 35 mA；12 V 時，最大 44 mA)*2
全節能模式：最大 520 mW
(24 V 時，最大 21 mA；12 V 時，最大 26 mA)
*2 對于 HIGH SPEED 模式，增加 100 mW (4.0 mA)。
*3 關于使用細光纖模塊 (電纜外徑為 ?1.3、?1.0) 時的外殼防護級使用電纜外徑為 ?1.3 的末端可切割型 (FU-4F/ 66/91/93/43/63/63T 等) 時、無法滿足外殼防護級 IP66/IP65。
使用上述型號以外的細光纖模塊時、外殼防護級為 IP65。
*4 以下情況、無法滿足外殼防護級 IP66/IP65。
?光纖模塊及本公司 M8 連接器電纜未連接時 (牢牢捆綁M8連接器的推薦條件：用手捆扎后、再用鉗子擰緊 1/16 ～1/8 圈)
?“ 光纖元件”與 KEYENCE 的 M8 連接器電纜未連接。
?“傳感器放大器”的防塵蓋打開時
?防塵蓋中有碎屑時
?連接細光纖模塊過程中、未使用防水轉接頭 A/B 時
