產品描述

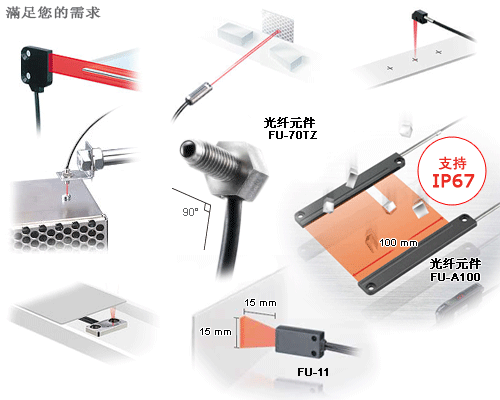

光纖元件種類



FU 系列

特性

堅固的光纖傳感器具有長距離、小光點等特點。請選擇最適合您所需的類型。

• 堅固的不銹鋼外殼

• 寬范圍檢測

• 六角形光纖感測頭易于安裝

• 耐熱

• 小光束點

• 細套管透過型

光纖感測頭元件

六角形光纖感測頭易于安裝, 節省空間, 不會斷裂光纖

六角形光纖感測頭

? 易于安裝

只要一個螺絲就能夠固定該模組。您現在所擁有的標準光纖模組不需要由額外的準備或修繕就能夠進行更換。

? 節省空間，免除麻煩

所有的FU-TZ系列光纖模組提供簡潔的纜線并且僅需要較小的安裝空間。這消除了如卷繞纜線的問題。

? 不會斷裂光纖

纜線的特色為使用不會斷裂的光纖，先端能夠如同潛望鏡般折為直角。這種設計需要的空間，遠比傳統機種來的少。(專利)

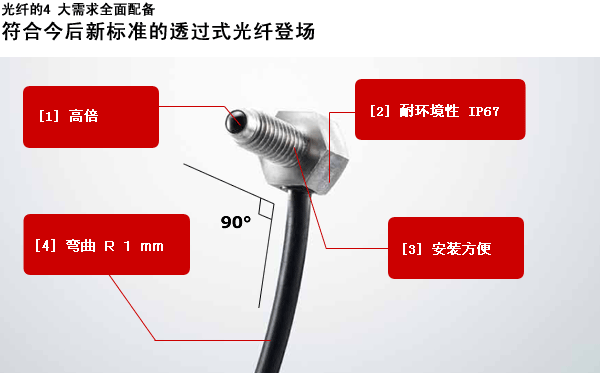

• [1] 高倍

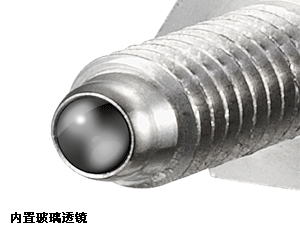

  內置透鏡實現高倍功能

•

  內置球狀透鏡實現高倍功能。即使在惡劣環境下仍可穩定檢測。而且因內置透鏡，避免了因振動導致的鏡頭偏移現象。

• [2] 耐環境性: IP67

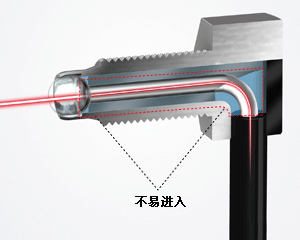

  樹脂填充構造，防污力強

•

  外殼與透鏡之間的間隙由環氧樹脂填充，以防進水或積塵。相比傳統的后裝透鏡，即使在臟污環境下仍可放心使用。此外，主體采用了不易生銹的SUS303 材料?？山档突Q成本。

• [3] 安裝方便
  螺母型，安裝方便且節省空間


•

  螺母型，可將電纜收納整齊從而節省空間。此外，安裝簡單，僅需從其一側用螺母固定即可。

• [4] 彎曲R: 1mm

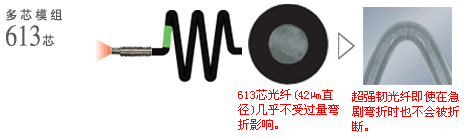

  采用多核光纖實現彎曲R 1 mm

•

  減少了因彎曲所導致的斷線和光強度衰減，從而可以自由應對。

•


•

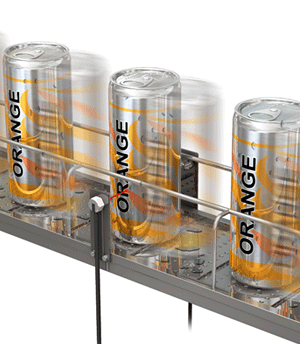

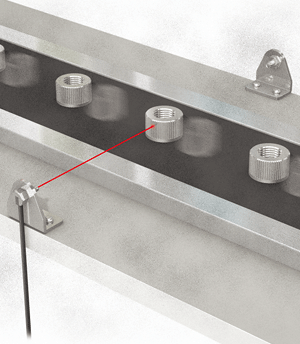

  粉塵環境下的運送確認

•


•

  洗凈后的運送確認

“不斷裂“強韌撓性感測頭

有柔韌性的不銹鋼外殼來保護

• 鎧裝式強韌光纖

• 具有柔韌性的不銹鋼外殼可使光纖在日常使用中免受磨損。
  反射型: FU-67G
  透過光束型: FU-77G
  抗纏結或沖擊。比傳統的螺旋管更具韌性。最小彎折半徑: 10mm。

超強韌光纖

能承受反復彎折，無光纖衰減發生，使光纖布線更為容易。
反射型: FU-67V
透過光束型: FU-77V

ToughFlex

具有半徑為2mm的最小彎折和最小的光纖衰減的光纖傳感器操作方便
反射型: FU-67
透過光束型: FU-77

許多基恩斯光纖模組中都使用了強韌與超強韌光纖纖芯。

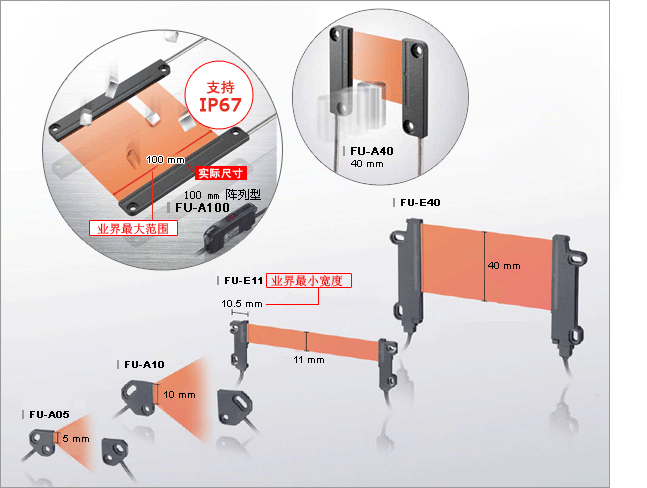

區域檢測光纖感測頭

穩定而精確--區域檢測光纖感測頭

透過式光束型傳感器產品線

1*1 在使用 FS-V30 系列的情況下。括號中的各個檢測距離表示開啟 APC 功能時的數據。
*2 最小可檢測物體由最佳檢測距離和靈敏度設置決定。
*3 適用于外殼上的第一根 10 mm 電纜的 R10 。

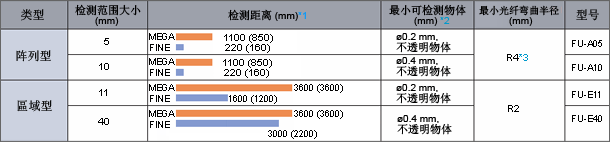

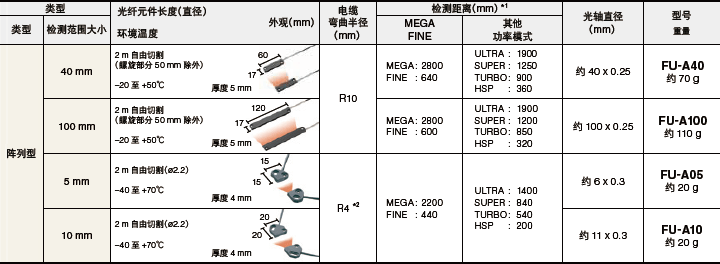

透過式陣列型

1. 在使用FS-N10 系列的情況下。
2. 從外殼延伸出10 mm 的電纜為R10。

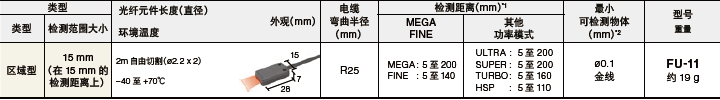

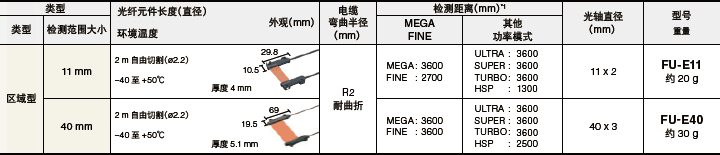

透過式區域型

1. 在使用FS-N10 系列的情況下。光纖元件長度為一側2 m，因此將檢測距離設為最大3600 mm。

反射型傳感器產品線

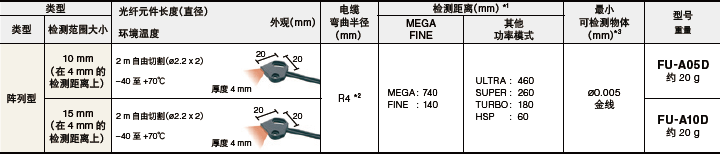

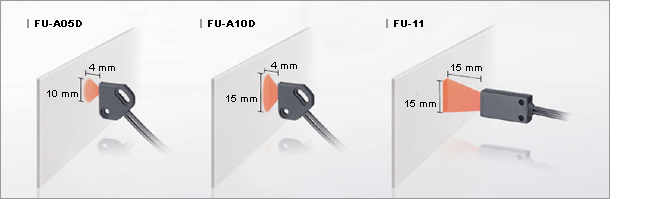

反射式陣列型

1. 在使用FS-N10 系列的情況下。
2. 從外殼延伸出10 mm 的電纜為R10。
3. 最小可檢測物體由最佳檢測距離和靈敏度設定決定。

反射式區域型

1. 在使用FS-N10 系列的情況下。
2. 最小可檢測物體由最佳檢測距離和靈敏度設定決定。

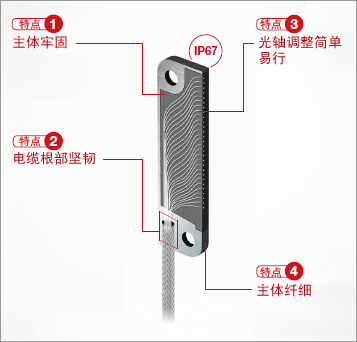

特點 [1] 主體牢固

壓鑄金屬外殼可保護傳感器頭部。外殼內部用環氧樹脂填充?？煞乐棺矒粼斐傻牧押奂耙后w浸入傳感器頭內部造成的破損。

特點 [2] 電纜根部堅韌

電纜的根部（50 ｍｍ）采用不銹鋼外罩。用以保護工作時負荷較重的根部。在狹小的空間內也能放心安裝。

特點 [3] 光軸調整簡單易行

陣列型光纖共通

采用束狀光纖*1。將30 條?0.25 mm 的線并排。光的覆蓋范圍變廣，因此光軸調整簡單易行。
*1 將纖細的核心光纖結成一束。

特點 [4] 主體纖細

覆蓋范圍廣，而主體纖細。狹小的空間內也可安裝。（厚度5 mm、寬度17 mm）

光線通過透鏡產生漫反射，以覆蓋較大的范圍。

• 特點 1: 不受周邊物體的影響

•

  由于使用窄光束，周邊物體很難對光束產生影響。很適合用在傳感器被大量設備緊密包圍的環境中。

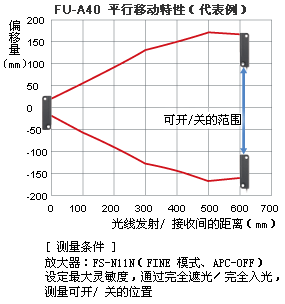

• 特點 2: 始終如一的強度分布

•

  透過式光束型傳感器可穩定感測光強度的細微變化，因此很適合用于檢測小物體。

• 狹縫板

•

  如果使用選配的狹縫板縮小光束的寬度和厚度，可檢測小物體。

排出確認

可穩定檢測墜落位置不斷變化的工件。

• 傳統

•

  將多個傳感器并排設定

•


•

• FU-A 系列

•

  〈1臺覆蓋大范圍〉

品種判別

2 使用輸出放大器，可用1 臺機器判別工件的品種。

• 傳統

•

  按品種設定傳感器

•


•

• FU-A 系列

•

  〈可根據遮光量輸出〉

小光束點光纖感測頭

穩定而精確-- 小光束點光纖感測頭

• FU-10，可調整的小射束光點型

• 射束光點直徑可在0.9至3.5mm范圍內任意調整 。 這種設計便于安裝與調整。

• F-5HA 可調整焦點，側視透鏡

• 節省空間，側視透鏡。可在長距離上產生小射束光點。射束光點直徑可在0.5至3.0mm范圍內任意調整。

晶片，透過光束型

穩定而精確-- 晶片，透過光束型

• FU-75F 晶片，透過光束型

• 晶片直徑為0.82mm。300mm長檢測距離。

高柔韌，反射型感測頭

由高韌性和永不折斷的彎曲性組成的無敵組合

高韌性

可彎曲 500 萬次

? 減少維護所需的人時
? 減少成本
全新材質的尼龍光纖的壽命是傳統型號的三倍。

永不折斷

R2 mm

? 節省空間的安裝方式
? 可在形狀復雜的地方使用
R2 mm 的彎曲直徑實現靈活的安裝方式，無需擔心折斷。

FU-70U

內置球透鏡型

全新光纖 FU-70U 使用內置球透鏡，檢測距離長達 1600 mm，是傳統型號的三倍。此外，F(xiàn)U-70U 功率較大，可防污。

FU-58U

?1 mm 超小型m

我們設計出 ?1 mm 超細可自由切割光纖。得益于 R2 mm 和高韌性的組合，該產品可安裝在任何地方。

應用案例

安裝在移動機械臂上

根據形狀采用節省空間的安裝方式

• FU-69X 高柔韌，反射型

• FU-69X比電線更為柔韌。R4型式光纖可承受反復彎折。
