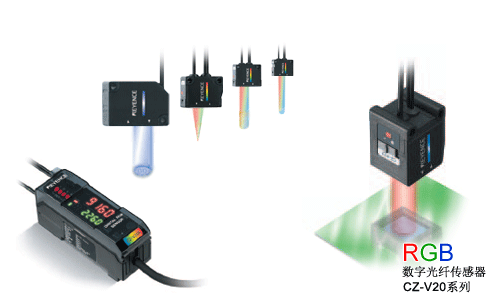

CZ-V20 系列 RGB數字光纖傳感器
型號： CZ-V20 系列
品牌： 日本基恩士KEYENCE
產品描述
CZ-V20 系列 兩種新型傳感頭再次 拓寬超級RGB傳感器的應用范圍 設置簡單，只需按鍵一次即可完成設置 超大功率 支持三重16位計算的RGB光源 雙數字顯示&可同時存儲8種顏色 熒光檢測UV傳感頭 光澤檢測感頭 三種檢測模式適用于各種目標物 在自動化應用和傳感應用中無可挑剔的表現。 [食品/制藥] 檢測密封帶是否存在。能夠?qū)崿F(xiàn)對帶圖案的透明貼紙進行穩定檢測，同時不受背景色或圖案的影響。 [食品/制藥] 檢測透明薄膜是否存在。能夠?qū)ぜM行穩定的檢測，同時不受震動的影響。 [包裝] 檢測熱縮薄膜包裝上的瑕疵。FILM 模式減少了薄膜上的雙折射情況，從而對工件進行穩定的檢測。 [電氣/電子] 檢測帶鍍層電極是否存在。光點的大小可選，因此可以穩定檢測較小的工件。 [汽車/金屬] 檢測鍍層是否存在。它以數字形式顯示光澤水平。只需用按鈕，便可以輕松設定敏感度或進行精細調整。 [汽車/金屬] 檢測粘合劑是否存在（低溫）。傳感器頭的尺寸只有傳統型號的一半大小，因此安裝更為靈活。 [塑料/制模] 通過檢測無光涂料是否存在，從而對各種類型的模制品進行檢測。無需更換工具即可識別出多達 4 種不同類型的工件。 [一般] 檢測熱熔涂層是否存在?？梢苑€(wěn)定的檢測工件，同時不受工件顏色或圖案的影響。 檢測袋子上的彩色印刷標記 即使標記的背景振動或有光澤，消除光澤型傳感器依然能進行穩定的檢測。就算是很小的標記，通過小光點也能確保檢測的可靠性。 分辨封裝在壓紋帶中的芯片的正面和背面 消除光澤型能夠消除鏡面反射的影響，因而即便穿過透明薄膜后也能穩定的區分出芯片的正面和背面。 檢測白色容器上的標簽 通過檢測標簽上含有的熒光成分來確認有無標簽。由于該檢測利用的是熒光成分，所以即使是白色容器上的白色標簽也不會影響檢測的穩定性。 檢測有無說明表（包裝附頁） CZ-H52通過檢測紙張上的熒光成分來確認說明表（包裝附頁）是否已正確插入各個藥品的包裝內。 檢測有無隱形印記 CZ-H52能夠檢測有無使用包含熒光成分的隱形墨水的印記。熒光檢測UV傳感器可以穩定的檢測反射型光電傳感器無法檢測的印記。 檢測滾珠軸承上的潤滑油 通過檢測潤滑油中的熒光成分來確認是否涂有潤滑油。即使是光亮的金屬物也可以不受鏡面反射的影響而進行穩定的檢測。 檢查零件的組裝情況 更為優異的檢測能力確保了對暗色物體的穩定檢測。 檢測 O 形環是否存在 可根據工件選擇最佳的光點。即便是形狀多變的工件，也可以通過色彩識別進行檢測，得到穩定的結果。 檢測有無潤滑油 即使物體形狀不規則，位置不一，CZ-V20通過消除表面光澤和目標位置的影響依然可以準確的檢測潤滑油。 檢測管子上的標記 即使距離較遠，只要選擇小光點就可以對小標記進行穩定的檢測。 檢測位置不正確的標簽 顏色識別功能不會受到瓶子顏色變化的影響，因而能夠穩定的進行檢測。當兩個傳感頭的安裝位置十分接近時，抗干擾功能可以確保檢測順利進行。 檢測噴罐上的縫隙 即使噴罐上有圖案，傳感器也只會檢測縫隙。 檢測不同顏色的杯子 CZ-V20系列能夠穩定的檢測出傳統傳感器很難辦到的細微顏色差別。由于檢測是基于RGB組成來進行的，因此較少受到物體位置和振動的影響。 檢測 PC 板上帶瑕疵的刻印 即使對于深色的工件，也能實現穩定的檢測。雙數字顯示使用戶可以以微小的增量單位對敏感度進行細微的調整。 型號 CZ-H32 CZ-H35S CZ-H37S CZ-H52 CZ-H72 類型 可調節光點 消除光澤 消除光澤，小光束點 熒光檢測紫外線 光澤檢測 檢測范圍 50 至 95 mm 28 至 52 mm 11 至 20 mm 25 至 55 mm 15 mm (中心)*3 最小光點直徑 小型: 3 mm 直徑 40 mm 參考距離 16 mm 參考距離 25 mm 參考距離約 10 mm 直徑 15 mm 參考距離 光源 紅色 LED (665 nm)/綠色 LED (520 nm)/藍色 LED (465 nm) UV (ultraviolet) LED (375 nm) *2 紅色 LED (665 nm) 纖維最小彎曲半徑 25 mm 15 mm ― 25 mm 可接收波長 (接收器) 425-550 nm 環境抗耐性 外殼防護級 IP40 環境光照 白熾燈：最大 10,000 lux、日光：最大 20,000 lux 環境溫度 -10 至 +55 °C (無凍結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 各軸 2 個小時 材料 機殼：玻璃鋼纖維強化樹脂 , 鏡頭蓋：聚芳基酸酯 機殼：三醋酸酯 (金屬部分: 304 型不銹鋼) , 鏡頭蓋：玻璃鋼纖維強化樹脂 機殼：玻璃鋼纖維強化樹脂 , 鏡頭蓋：玻璃 重量 約 40 g 約 45 g 約 40 g 約 50 g *1 參考距離: 小型 65 mm、中型 60 mm 和大型 50 mm。 型號 CZ-V21A*1 CZ-V21AP*1 CZ-V22A*1 CZ-V22AP*1 輸出型 NPN輸出 PNP輸出 NPN輸出 PNP輸出 主模塊/擴充模塊 主要模塊 擴展模塊 響應時間 200 μs (高速) /1 ms (FINE) /4 ms (TURBO) /8 ms (SUPER) 控制輸出 NPN 集電極開路 x 4 頻道，最大 40 VDC, 1 個輸出達到 100 mA, 總數為 4 個輸出達到 200 mA, 殘余電壓: 最大 1.0 V*2 PNP 集電極開路 x 4 頻道，最大 30 VDC, 1 個輸出達到 100 mA, 總數為 4 個輸出達到 200 mA, 殘余電壓: 最大 1.0 V*2 NPN 集電極開路 x 4 頻道，最大 40 VDC, 1 個輸出達到 100 mA, 總數為 4 個輸出達到 200 mA, 殘余電壓: 最大 1.0 V*2 PNP 集電極開路 x 4 頻道，最大 30 VDC, 1 個輸出達到 100 mA, 總數為 4 個輸出達到 200 mA, 殘余電壓: 最大 1.0 V*2 保護電路 逆電極保護，過流保護，過電壓 外部調諧輸入外部庫切換輸入(C/C＋I模式)外部位移輸入(超級I模式) 輸入時間: 最小 20 ms 延時功能 計時器 OFF/OFF-延時/ON-延時/單發，計時器時間: 可調節從 1 至 1,000 ms (分別用于每一個域) 部件擴展 最多3臺 (包含主單元共計4臺) 抗干擾模塊數目 0 代表 HIGH SPEED ； 2 代表 FINE / TURBO / SUPER 額定 電源電壓 24 VDC、紋波 (P-P) 10 % 以下 功率消耗 正常模式: 1.5 W (62.5 mA 以下)、Eco 模式: 1 W (42.0 mA 以下) 環境抗耐性 環境溫度 -10 至 +55 °C (無凍結)*3 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 各軸 2 個小時 材料 外殼、護蓋: 聚碳酸脂 配件 安裝支架 結束單元 × 2 重量 約 110 g 約 100 g *1 FS-V20 系列擴展模塊不能與 CZ-V20 系列主要模塊連接。為了連接 FS 和 CZ 系列模塊，連接 CZ-V20 系列的擴展模塊和 FS-V20 系列主要模塊。為了連接兩個及其以 型號 CZ-H72 類型 光澤檢測 檢測范圍 15 mm (中心)*1 最小光點直徑 15 mm 參考距離 光源 紅色 LED (665 nm) 纖維最小彎曲半徑 25 mm 環境耐性 環境照明 白熾燈: 最大 10,000 lux, 日光: 最大 20,000 lux 環境溫度 -10 至 +55°C (無凍結) 抗振性 10 至 55 Hz, 1.5 mm 雙振幅在 防護等級 IP40 材料 機殼：玻璃鋼纖維強化樹脂 , 鏡頭蓋：玻璃 重量 約 50 g *1 小光點: 15 ±3 mm；大光點: 15 ±5 mmRGB數字光纖傳感器
特性
CZ-V20 系列 RGB 傳感器應用
檢測密封帶是否存在
檢測透明薄膜是否存在
檢測熱縮包裝上的瑕疵
檢測觸點上的鍍層是否存在
檢測鍍層是否存在
檢測封條上的粘合劑是否存在
檢測塑料上的無光涂料是否存在
檢測熱熔涂層/粘合劑是否存在
(建議: 70 mm)
(建議: 40 mm)
(建議: 15 mm)
(建議: 35 mm)
中型: 4.5 mm 直徑
大型: 5.5 mm 直徑*1
4.5 mm 直徑
1 mm 直徑
小型: 約 3 mm 直徑、大型: 約 5 mm 直徑
*2 CZ-H52 從發射器發出紫外線。在操作時不要直接目視光源。
*3 小光點: 15 ±3 mm；大光點: 15 ±5 mm
上擴展模塊，連接 CZ-V20 系列模塊在 FS-V20 系列模塊的右邊。
*2 當幾個模塊連在一齊時，最大 20 mA。
*3 當幾個模塊連在一齊時，可接收的環境溫度根據下面給定的條件變化。為了連接幾個模塊，確保安裝它們在 DIN 軌道和限制輸出電流最大為 20 mA。當 1 或 2 個模塊連接時：-10 至 +50 °C 或、當 3 個模塊連接時：-10 至 +45°。
小型: 約 3 mm 直徑、大型: 約 5 mm 直徑
X, Y, 及 Z 方向，各 2 小時
