CZ 系列 RGB數字光纖傳感器
型號： CZ 系列
品牌： 日本基恩士KEYENCE
產品描述

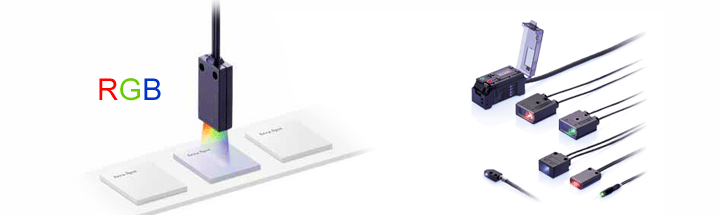

RGB數字光纖傳感器
CZ 系列
特性
RGB數字光纖傳感器通過2個彩色熒屏和3種感測方式檢測傳統的傳感器所不能檢測的物體。
RGB (紅綠藍)三光源
檢測范圍寬度 70±20 mm
高速反應時間 300 μs
防水感測頭 IP-67
CZ系列RGB光纖傳感器應用舉例
在自動化應用和傳感應用中無可挑剔的表現。
可變光束光點，反射型 : CZ-10 系列
辨別透明瓶子的類型。 感測器 300-ms的反應速度使其可用于高速生產線。
側視光束，反射型 : CZ-11 系列
辨別小鑄幣的方位。 通過調整光束光點使其照在硬幣浮雕的中心部位從而感測器可以探測到小硬幣的方位變化。
區域光束，反射型 : CZ-12 系列
應用于印刷電路板上有暇疵標記的檢測。 供入工件時(定時)
區域光束，反射型 : CZ-12 系列
區別連接器的類型。 由于CZ-12是通過目標區域的顏色進行識別，所以即便機架發生變形也可以進行精確的色差辯識
長距離光束，防水反射型 : CZ-40 系列
辨別硬模嵌入。 CZ系列可以對例如金和銀之間的微小色差進行可靠的辨別。
小光點光束，防水反射型 : CZ-41 系列
辨別透明瓶子的類型。 探測不干膠標簽裂縫
光透過型光束，回歸反射型 : CZ-60 系列
辨別透明瓶子的類型。 該型感測器具有P.R.O.特性，可以排除加工件表面反射光的影響，即便加工件的位置發生變化也不影響探測的穩定性和可靠性。
型號 | CZ-10 | CZ-11 | CZ-13 | CZ-40 | CZ-41 | |||
類型 | 反射 (小型可調節) | 反射 (小型側視可調節) | 反射 (長距離小光點型) | 反射 (長檢距離) | 反射 (小光點) | |||
檢測范圍 | 10 至 30 mm | 3 至 15 mm | 35 mm ±3 mm | 70 ±20 mm | 16 ±4 mm | |||
最小光點直徑 | 直徑 0.9 至 3.5 mm | 直徑 0.9 至 1.5 mm | 直徑 2 mm | 直徑 6 mm | 直徑 1 mm | |||
容許彎曲半徑 | R25 mm | R15 mm | ||||||
電纜長度 | 2 m (自由裁切) | 1 m (光纖:自由裁切) | 2 m (自由裁切) | |||||
環境抗耐性 | 外殼防護級 | IP40 | IP67 | |||||
環境溫度 | -40 至 +70 °C (無凍結) | |||||||
相對濕度 | 35 至 85 % RH (無凝結) | |||||||
材料 | 光纖: 塑料 (聚乙烯護套) | |||||||
外殼材料 | 鏡片外殼: 鋁，纖維外殼: 不銹鋼 | 聚碳香烴 | ||||||
重量 | 約 5 g | 約 13 g | 約 20 g | 約 27 g | ||||
型號 | CZ-12 | CZ-60 | |||
類型 | 區域光束點, 反射型 | 透明物體識別, 回歸反射型 | |||
檢測范圍 | 5 至 20 mm | 反射板 R-2: 40 至 1,000 mm | |||
容許彎曲半徑 | R25 mm | ||||
電纜長度 | 2 m (自由裁切) | ||||
環境抗耐性 | 環境溫度 | -40 至 +70 °C (無凍結) | -20 至 +55 °C (無凍結) | ||
相對濕度 | 35 至 85 % RH (無凝結) | ||||
材料 | 光纖: 塑料 (聚乙烯護套) | ||||
外殼材料 | 聚砜 | ||||
重量 | 約 19 g | 約 23 g | |||
型號 | CZ-V1 | CZ-K1P | |||
輸出型 | NPN | PNP | |||
光源 | 紅色 LED、綠色 LED、藍色 LED、 | ||||
反應時間 | 300 μs/1 ms (可用開關選擇) | ||||
顯示指示器 | 輸出: 紅色 LED、校準: 橙色 LED、外部同步輸入: 綠色 LED、匹配率/接收光強: LED (紅/綠) | ||||
錯誤顯示 | 過度光強、不足光強、不足色差 | ||||
校準方法 | 單點/兩點校準 (可用開關選擇) | ||||
誤差值調節 | 數字顯示上數目值設定 | ||||
差異辨認模式 | C 模式/C + l 模式/I 模式 (可用開關選擇) | ||||
延時功能 | OFF-延時計時器 (40 ms)/計時器 OFF (可用開關選擇) | ||||
輸出選擇 | 匹配輸出: 當目標物顏色符合記憶顏色時接通。 | 匹配輸出: 當目標物顏色符合記憶顏色時接通。不匹配輸出: 當目標物顏色與記錄顏色有所差異時接通 (可用開關選擇) | |||
外部同步輸入 | 反應速度：最大 500 μs | ||||
外部校準輸入 | 輸入反應時間: 最小 20 ms | ||||
記錄顏色選擇 | 8 資料庫選擇 (由外部輸入或鍵操作)，無電壓輸入，輸入響應時間: 最小 20 ms | ||||
控制輸出 | NPN:最大 40 VDC 最大 (100 mA)，剩余電壓: 最大 1.0 V | PNP開路集電極 40VDC以下 最大100mA 剩余電壓1.0V以下 | |||
保護電路 | 逆電極保護 (電源)、過電流保護 (輸出)定、過電壓 (輸出) | ||||
額定 | 電源電壓 | 12 至 24 VDC ±10 %、紋波 (P-P) 10 % 以下 | |||
消耗電流 | 75 mA 以下 | ||||
環境抗耐性 | 環境光照 | 白熾燈：最大 5,000 lux、日光：最大 10,000 lux | |||
環境溫度 | -10 至 +55 °C (無凍結)*1 | ||||
相對濕度 | 35 至 85 % RH (無凝結) | ||||
抗震性 | 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 | ||||
耐沖擊性 | 500 m/s2、X,Y,Z 方向各 3 次 | ||||
外殼材料 | 聚碳酸鹽 | 聚碳酸酯 | |||
重量 | 約 115 g (含 2 m 纜線) | ||||
*1 擴展時，受下述條件的影響環境溫度會發生變化。 擴展時，請務必安裝至 DIN 軌道 (安裝至金屬板上的狀態) 上，并將輸出電流設定為 20 mA 以下。 擴展 1 至 2 臺時：-10 至 +55 °C、擴展 3 至 10 臺時：-10 至 +50 °C、擴展 11 至 16 臺時：-10 至 +45 °C | |||||
