傳感器>>光電傳感器

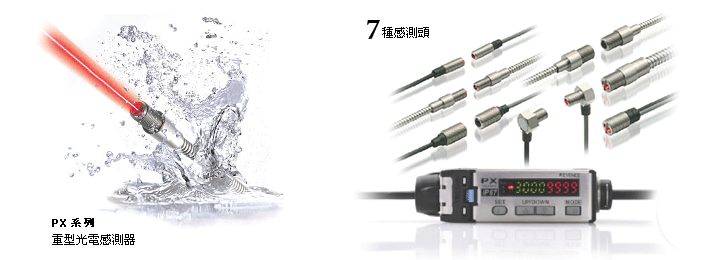

PX 系列 超強力光型光電傳感器
型號： PX 系列
品牌： 日本基恩士KEYENCE
產品描述
PX 系列 全新的 PX 系列超強工業光電傳感器。堅固的工業傳感器，專為在苛刻的環境下使用而設計。 7 種感測頭 大功率 MEGA 模式 業界首個高分辨率顯示屏 型號 PX-H71*1 PX-H71G*2 PX-H71TZ*4 PX-H72*1 PX-H72G*2 PX-H61 PX-H61G*4 類型 M8 光透過型 標準 M8 光透過型 鎧裝 M8 光透過型 六角形 M12 光透過型 標準 M12 光透過型 鎧裝 M12 反射型 標準 M12 反射型 鎧裝 光源LED 紅色 4 元素 LED (波長：635 nm) 紅外 LED (波長：870 nm) 紅色 4 元素 LED (波長：635 nm) 檢測距離 TURBO 4 m 10 m 400 mm SUPER 6 m 15 m 600 mm ULTRA 12 m 30 m 1,200 mm MEGA 20 m 40 m 2,000 mm 可檢測物體 ?4 mm 不透明材料 ?7.5 mm 不透明材料 ― 光點直徑 ― 100 mm 處約 15 x 15 mm 環境抗耐性 外殼防護級 IEC：IP68/JEM：IP68g/NEMA：4X、6P、13/DIN：IP69K 環境光照 白熾燈：最大 20,000 lux、日光：最大 30,000 lux 環境溫度 -10 至 +55 °C (無凍結) 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 外殼材料 罩殼：SUS303 (塑料零件：PMP、POM)鏡頭：BK7 配件 螺母 (SUS303) x 4，齒形墊圈 (SUS304) x 2 螺母 (SUS303) x 2 ，齒形墊圈 (SUS304) x 2 螺母 (SUS303) x 4，齒形墊圈 (SUS304) x 2 螺母 x 2，齒形墊圈 x 1 重量 約 80 g (帶電纜) 約 250 g*3(帶電纜) 約 88 g (帶電纜) 約 90 g (帶電纜) 約 260 g (帶電纜) 約 80 g*3(帶電纜) 約 220 g*3(帶電纜) *1 PX-H71 與 H71TZ 對于發射器和接收器都提供 10 m 電纜。 型號 PX-10 PX-10C PX-10P PX-10CP 類型 電纜類型 連接器類型 電纜類型 連接器類型 輸出型 NPN輸出 PNP輸出 響應時間 500 μs (TURBO) /1 ms (SUPER) /4 ms (ULTRA) /16 ms (MEGA) 輸出選擇 LIGHT-ON/DARK-ON 顯示指示器 - 操作指示燈：紅色 LED x 2，DSC 橙色 LED x 1 檢測方式 光強度 (提供敏感度自動跟蹤功能)/[限制光強度/輸出顯示器] 偏移功能 1999 至 9999 之間的變量 延時功能 Timer OFF (計時器關閉）/OFF-delay（關閉延時）/ON-delay（打開延時）/One-shot（單次觸發）/ 控制輸出 NPN 集電極開路 40 V、單輸出為最大 100 mA/雙輸出為最大 100 mA、殘余電壓最大 1 V PNP 集電極開路 30 V、單輸出為最大 100 mA/雙輸出為最大 100 mA、殘余電壓最大 1 V 外部輸入 輸入時間：最小 2 ms (開)/20 ms (關) ― 輸入時間：最小 2 ms (開)/20 ms (關) ― 抗干擾 多達 4 個裝置 (在所有電源模式下)*1 額定 電源電壓 12 至 24 VDC、紋波 (P-P) 10 % 以下、2 類*2 額定值 功率消耗 標準模式：24 V 時最大 50 mA/12 V 時最大 55 mA 環境抗耐性 外殼防護級 IEC：IP67/JEM：IP67/NEMA：4X 環境溫度 -10 至 +55 °C (無凍結)*3 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 外殼材料 罩殼：PBT；顯示屏：PSU；顯示器蓋/連接器蓋：SUS304；散熱器板：SUS304；襯墊：NBR 重量 約 100 g (帶電纜) 約 50 g 約 100 g (帶電纜) 約 50 g *1 感測頭的電纜布置改變時，接收光強度會有所變化，因此，更改布置時請重新進行敏感度設置。將多個裝置彼此相鄰地安裝起來使用時，抗干擾功能會受到一些影響。對于超強力光型光電傳感器
特性
500 mm 處約 65 x 65 mm
*2 PX-H72 對于發射器提供 30 m 電纜，對于接收器提供 10 m 電纜。
*3 PX-H71G、H72G 以及 H61G 的電纜上有 SUS304 螺旋防護套。
*4 如需有關螺旋類型的電纜長度種類，請與 KEYENCE 聯系。
- 雙數字顯示器：雙 7 段顯示
[預設值（4 位綠色 LED）與當前值（4 位紅色 LED）同時亮起，
當前值范圍：0 至 65504，超額增益：0 P 至 999 P]
- 保持功能：能夠顯示保持的峰值與谷值。有 5 個種類可供選擇。
- 條形 LED 顯示器 [顯示的超量增益（分 7 步顯示 85% 至 115%）]
- 顯示縮放
ON-delay (打開延時），OFF-delay（關閉延時）/ON-delay（打開延時），One-shot（單次觸發）
計時器持續時間可選范圍：1 ms 至 9999 ms
相對于設置值的最大誤差：最大 10%
節電模式：24 V 時最大 40 mA/12 V 時最大 45 mA
相鄰式布置，請精細調整敏感度（增大設置值）。
*2 使用 3 m 或更長(PX-H71/H71TZ)或 10 m 或更長(PX-H72)的感測頭傳輸光纜時，請使用 24 VDC 電源電壓。
*3 使用相鄰地連接起來的多個裝置時，環境溫度會隨以下條件變化。
2 至 4 個裝置：-10 至 +50 °C、5 至 17 個裝置：-10 至 +45 °C。
