傳感器>>光電傳感器

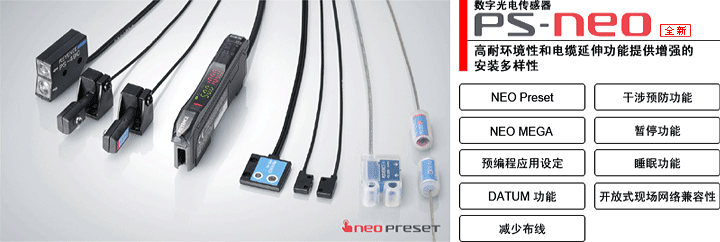

PS-N 系列 超小型放大器分離型光電傳感器
型號： PS-N 系列
品牌： 日本基恩士KEYENCE
產品描述

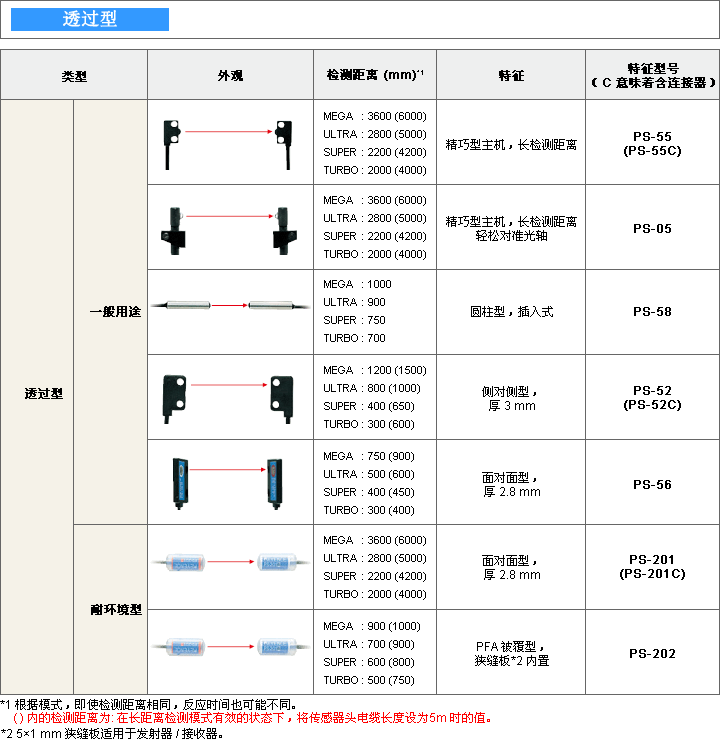

PS-N 系列 高耐環境性和電纜延伸功能提供增強的安裝多樣性 型號 PS-55 PS-55C*3 PS-05 PS-58 PS-52 PS-52C*3 PS-56 類型 透過式, 一般用途, 長檢測距離 透過式, 一般用途, 自由定位 透過式, 一般用途, 圓柱型 透過式, 一般用途, 薄型 檢測距離 TURBO 4,000 mm*1 ― 600 mm*1 ― FINE 2,000 mm 300 mm 光源 紅外線 LED 最小的檢測物體 TURBO 直徑 2.0 mm 不透光*2 ― 直徑 0.3 mm 不透光*2 ― FINE 直徑 1.0 mm 不透光*2 直徑 0.5 mm 不透光*2 直徑 0.3 mm 不透光*2 環境抗耐性 外殼防護級 IP64 IP67 ― 環境光照 白熾燈：最大 4,000 lux、日光：最大 12,000 lux 環境溫度 -10 至 +60 °C (無凍結) 相對濕度 35 至 85 % RH (無凝結) 重量 約 30 g (含纜線) *1 對沒有指定規格的型號，僅能使用 FINE 模式。 型號 PS-201 PS-201C*3 PS-202 類型 透過式, PFA被覆, 長檢測距離 透過式, PFA被覆, 小孔內置 檢測距離 TURBO 4,000 mm*1 1,000 mm*1 FINE 2,000 mm 500 mm 光源 紅外線 LED 最小的檢測物體 TURBO 直徑 1.2 mm 不透光*2 直徑 0.5 mm 不透光*2 FINE 直徑 0.8 mm 不透光*2 環境抗耐性 外殼防護級 IP67 環境光照 白熾燈：最大 4,000 lux、日光：最大 12,000 lux 環境溫度 -10 至 +60 °C (無凍結) 相對濕度 35 至 85 % RH (無凝結) 重量 約 40 g (含纜線) *1 對沒有指定規格的型號，僅能使用 FINE 模式。 型號 PS-45 PS-46 PS-48 PS-205 PS-206 類型 擴散反射式, 一般用途, 長檢測距離 擴散反射式, 一般用途, 薄型 擴散反射式, 一般用途, 圓柱型 擴散反射式, PFA被覆, 長檢測距離 擴散反射式, PFA被覆, 窄光束 檢測距離 TURBO 400 mm*1 ― 400 mm*1 ― FINE 200 mm 100 mm 25 mm 200 mm 70 mm 光源 紅外線 LED 紅色 LED 可檢測的物體 透明與不透明 光點直徑 ― 直徑 6 mm (檢測距離) 的應差 最大 15% 最大 10% 最大 20% 最大 15% 環境抗耐性 外殼防護級 IP64 ― IP67 環境光照 白熾燈：最大 4,000 lux、日光：最大 12,000 lux 環境溫度 -10 至 +60 °C (無凍結) 相對濕度 35 至 85 % RH (無凝結) 重量 約 30 g (含纜線) 約 40 g (含纜線) 約 60 g (含纜線) *1 對沒有指定規格的型號，僅能使用 FINE 模式。 型號 PS-47 PS-47C*2 PS-49 PS-49C*2 類型 限定反射式, 一般用途, 小光點 限定反射式, 一般用途, 長檢測距離 檢測距離 TURBO ― FINE 10 mm (在中心) 32 至 53 mm 光源 紅色 LED 可檢測的物體 透明與不透明 最小的檢測物體 直徑 0.03 mm 銅線*1 直徑 0.1 mm 銅線*1 光點直徑 直徑 0.8 mm 直徑 1.5 mm (檢測距離) 的應差 最大 3% 最大 6% 環境抗耐性 環境光照 白熾燈：最大 4,000 lux、日光：最大 5,000 lux 環境溫度 -10 至 +60 °C (無凍結) -10 至 +50 °C (無凍結) 相對濕度 35 至 85 % RH (無凝結) 重量 約 30 g (含纜線) *1 透過式傳感器的最小檢測物體指的是最大檢測距離所能檢測到的物體大小。 型號 PS-N11N PS-N12N PS-N11CN PS-N12CN PS-N10 類型 電纜 M8 連接器 零線 輸出型 NPN ― 主模組/擴展單元 主裝置 擴展單元 主裝置 擴展單元 I / O 控制輸出 1 路輸出 無*3 外部輸入 1 路輸入 無 1 路輸入 無 反應時間 500 μs (TURBO) /1 ms (SUPER) /4 ms (ULTRA) /16 ms (MEGA) 輸出選擇 LIGHT-ON/DARK-ON (可用開關選擇) 延時功能 計時器關閉 / 斷開延時計時器 / 開啟延時計時器 / 單次計時器，計時器持續時間可選擇：1 ms 至 9999 ms，與設置值的最大誤差：最大 ±10% 控制輸出 NPN 集電極開路 30 V，（不含擴展）最大 100 mA，（不擴展）最大 20 mA， ― 外部輸入 輸入時間：2 ms (ON) / 20 ms (OFF) 或更長*1 部件擴展 最多可連接 17 個主裝置 保護電路 極性反接保護、過電流保護、電涌吸收器 抗干擾裝置數量 4 代表 TURBO / SUPER / ULTRA / MEGA（設置為“雙倍”時，抗干擾裝置數量將加倍） 外殼大小 H 32.6 mm × W 9.8 mm × L 78.7 mm 額定 電源電壓 24 VDC (工作電壓 10-30 VDC (包括紋波))、紋波 (P-P) 10 % 以下、2 類 或 LPS 額定值 功率消耗 正常：810 mW 或更少（30 V 時。24 V 時最大 28 mA，12 V 時最大 34 mA） 環境抗耐性 環境溫度 -20 °C 至 +55 °C (無凍結)*2 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 耐沖擊性 500 m/s2、X,Y,Z 方向各 3 次 材料 外殼 主裝置與外殼材料：聚碳酸酯 電纜 PVC 重量 約 75 g 約 65 g 約 20 g *1 選擇外部校準時間時，輸入時間為 25 ms (ON) / 25 ms (OFF)。 型號 PS-N11P PS-N12P PS-N11CP PS-N12CP 類型 電纜 M8 連接器 輸出型 PNP 主模組/擴展單元 主裝置 擴展單元 主裝置 擴展單元 I / O 控制輸出 1 路輸出 外部輸入 1 路輸入 無 1 路輸入 反應時間 500 μs (TURBO) /1 ms (SUPER) /4 ms (ULTRA) /16 ms (MEGA) 輸出選擇 LIGHT-ON/DARK-ON (可用開關選擇) 延時功能 計時器關閉 / 斷開延時計時器 / 開啟延時計時器 / 單次計時器，計時器持續時間可選擇：1 ms 至 9999 ms，與設置值的最大誤差：最大 ±10% 控制輸出 PNP 集電極開路 30 V，（不含擴展）最大 100 mA，（不擴展）最大 20 mA， 外部輸入 輸入時間：2 ms (ON) / 20 ms (OFF) 或更長*1 部件擴展 最多可連接 17 個主裝置 保護電路 極性反接保護、過電流保護、電涌吸收器 抗干擾裝置數量 4 代表 TURBO / SUPER / ULTRA / MEGA（設置為“雙倍”時，抗干擾裝置數量將加倍） 外殼大小 H 32.6 mm × W 9.8 mm × L 78.7 mm 額定 電源電壓 24 VDC (工作電壓 10-30 VDC (包括紋波))、紋波 (P-P) 10 % 以下、2 類 或 LPS 額定值 功率消耗 正常：860 mW 或更少（30 V 時。24 V 時最大 30 mA，12 V 時最大 35 mA） 環境抗耐性 環境溫度 -20 °C 至 +55 °C (無凍結)*2 相對濕度 35 至 85 % RH (無凝結) 抗震性 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 耐沖擊性 500 m/s2、X,Y,Z 方向各 3 次 材料 外殼 主裝置與外殼材料：聚碳酸酯 電纜 PVC 重量 約 75 g 約 65 g 約 20 g *1 選擇外部校準時間時，輸入時間為 25 ms (ON) / 25 ms (OFF)。超小型放大器分離型光電傳感器
*2 透過式傳感器的最小檢測物體指的是最大檢測距離所能檢測到的物體大小。
*3 附有連接器
*2 透過式傳感器的最小檢測物體指的是最大檢測距離所能檢測到的物體大小。
*3 附有連接器
(當檢測距離為 70 mm 時)
(當檢測距離為 10 mm 時)
(當檢測距離為 50 mm 時)
*2 附有連接器
殘留電壓最大 1 V（輸出電流為 10 mA 或更少時） / 2 V（輸出電流為 10 至 100 mA 時）
Eco on 模式：700 mW 或更少（30 V 時。24 V 時最大 24 mA，12 V 時最大 27 mA）Eco Full 模式：490 mW 或更少（30 V 時。24 V 時最大 17 mA，12 V 時最大 20 mA）
*2 如果同時使用多個裝置，則環境溫度因下面的條件而異。使用安裝支架將裝置安裝在 DIN 導軌上，并檢查裝置的輸出電流是否為 20 mA 或更少。
連接一個或兩個裝置：-20 °C 至 +55 °C；連接 3 至 10 個裝置：-20 °C 至 +50 °C；連接 11 至 16 個裝置：-20 °C 至 +45 °C。

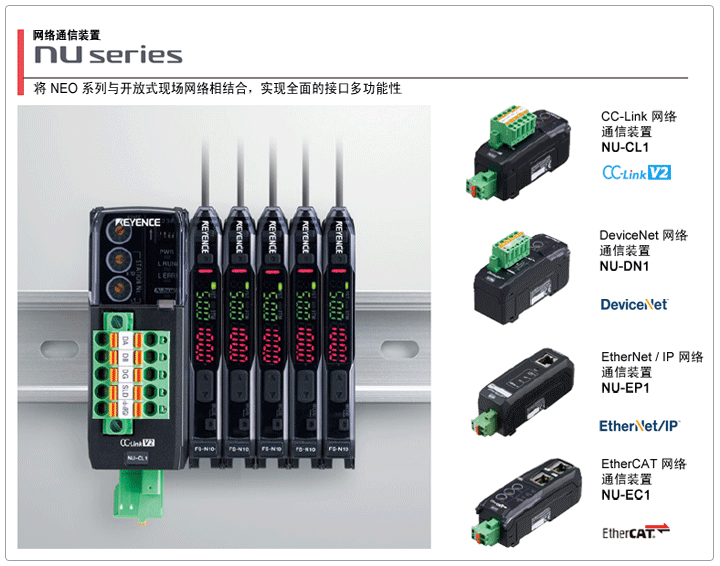

*3 當添加到 NU 系列通信裝置時計為一個輸出。
殘留電壓最大 1.2 V（輸出電流為 10 mA 或更少時） / 2.2 V（輸出電流為 10 至 100 mA 時）
Eco on 模式 (ALL) ：750 mW 或更少（30 V 時。24 V 時最大 26 mA，12 V 時最大 28 mA）
Eco Full 模式：540 mW 或更少（30 V 時。24 V 時最大 19 mA，12 V 時最大 21 mA）
*2 如果同時使用多個裝置，則環境溫度因下面的條件而異。使用安裝支架將裝置安裝在 DIN 導軌上，并檢查裝置的輸出電流是否為 20 mA 或更少。
連接一個或兩個裝置：-20 °C 至 +55 °C；連接 3 至 10 個裝置：-20 °C 至 +50 °C；連接 11 至 16 個裝置：-20 °C 至 +45 °C。
